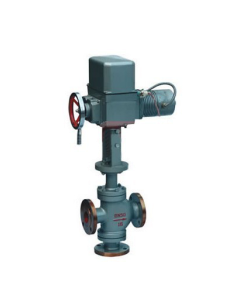

  • 产品名称:    ZAZQ、ZAZX型电动三通调节阀
  • 产品介绍:
    本系列产品口径由25mm至200mm,公称压力有1.0、1.6、4.0、6.4MPa,温度范围-60℃至450℃,控制信号为0~10或4~20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

  • ZAZQ、ZAZX型电动三通调节阀产品简介:
         采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构,接受0~10或4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体,或不同温度的同种流体,混合成同一温度流体。三通分流阀将一种流体分成两路流体。
         本系列产品口径由25mm至200mm,公称压力有1.0、1.6、4.0、6.4MPa,温度范围-60℃至450℃,控制信号为0~10或4~20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

    产品执行标准:
    法兰标准:铸铁法兰按GB4216.5-84、铸铁法兰按GB9113-88、JB/T79-94
    法兰密封面型:PN10、PN16为凸面
    PN40、PN64为凹凸面,阀体为凹面
    结构长度:GB12221-89
    夹套保温型夹套载热体接口:对焊φ18×4
    阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、JPI等标准。

    设计特点:
    1. 流体对阀芯作用方向都处于流开状态,故工作稳定性好。
    2. 除了阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。
    3. 伺服放大器采用深度动态负反馈,可提高调节精度。
    4. 电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC
    5. 电子型电动调节阀可直接电流信号控制阀门开度,无需伺服放大器。
    6. 节省自动化投资,与单座、双座或套筒调节阀相比,组成同样的系统可省掉一个阀,简化系统,节省投资。
    7. 波纹管密封型对移动的阀杆形成完全的密封,诸绝流体外漏。

    产品性能参数:

    公称通俗DN(mm)

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    额定流量系数Kv

    合流

    8.5

    13

    21

    34

    53

    85

    135

    210

    340

    535

    分流











    85

    135

    210

    340

    535

    额定行程(mm)

    16

    25

    40

    60

    流量特性

    直线抛物线

    工作温度(℃)

    普通型:铸铁:-20~200、铸钢:-40~250、铸不锈钢:-60~250

    散热型:铸钢:-40~450、铸不锈钢:-60~450

    介质温度(℃)

    200以下(对合流阀而言)

    固有可调比R

    30

    公称压力PN(MPa)

    1.0 1.6 4.0 6.4

    允许泄漏量

    硬密封:IV级软密封:IV级

    作用方式

    电开、电关

    信号范围(mA.DC)

    0~10 4~20

    电源电压

    22V、50Hz 380V50Hz 24V AC/DC

    环境温度(℃)

    伺服放大器:5~45 执行机构:-10~55

    全行程时间(S)

    普通型

    12.5

    20

    32

    48

    电子型

    30

    30

    48

    60

    消耗功率(W)

    普通型

    28

    35

    电子型

    6

    15

    25

    40

    ZAZQ、ZAZX型电动三通调节阀执行机构技术参数:

    公称通径DN(mm)

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    电动执机机构型号

    普通型

    ZAZ-60

    DKZ-410

    DKZ-410

    DKZ-310

    DKZ-510

    电子型

    JHZAZ1

    JHZAZ2

    JHZAZ3

    JHZAZ4

    电动执行机构推力(N)

    普通型

    400

    6400

    6400

    4000

    16000

    电子型

    2000

    4000

    6000

    8000

    允许压差:

    公称通径(mm)

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    推力(N)

    400

    0.57

    0.37

    0.24

    0.15













    2000

    1.85



















    4000

    5.7

    3.7

    2.4

    1.5













    6000









    1.31

    0.9

    0.56







    6400









    1.4

    0.96

    0.6

    0.15

    0.11

    0.06

    8000















    0.48

    0.36

    0.19

    16000















    0.96

    0.71

    0.38

    产品零部件材料:

    1

    阀体

    WCB

    CF8

    CF8M

    CF3M

    2

    阀座

    304

    304

    316

    316L

    3

    阀芯

    304

    304

    316

    316L

    4

    导向套

    WCB

    CF8

    CF8M

    CF3M

    5

    阀盖

    WCB

    CF8

    CF8M

    CF3M

    6

    阀杆

    304

    304

    316

    316L

    7

    填料

    PTFE/ 柔性石墨

    8

    弹簧

    65Mn

    304

    316

    316L

    9

    螺母

    304

    304

    316

    316L

    ZAZQ、ZAZX型电动三通调节阀产品外形与结构尺寸:

    公称

    A

    L

    H

    H1

    通径

    分流

    合流

    PN1.6

    PN4.0

    PN6.4

    分流

    合流

    PN1.6

    PN4.0

    PN6.4

    PN1.6

    PN4.0

    PN6.4

    DN

    普通型

    热片型

    普通型

    热片型

    25

    520

    490

    185

    190

    200





    715

    865







    140

    150

    160

    32

    520

    490

    200

    210

    210





    721

    871







    150

    160

    170

    40

    520

    490

    220

    230

    235





    733

    883







    160

    170

    180

    50

    520

    490

    250

    255

    265





    748

    898







    180

    190

    200

    65

    520

    520

    275

    285

    295





    839

    999







    200

    220

    220

    80

    520

    520

    305

    310

    320

    872

    1032

    842

    1002

    225

    250

    265

    210

    230

    240

    100

    520

    520

    350

    355

    370

    896

    1056

    846

    1006

    245

    275

    285

    220

    250

    260

    125

    520

    520

    410

    425

    440

    947

    1162

    897

    1112

    284

    320

    325

    260

    300

    300

    150

    520

    520

    450

    460

    475

    947

    1162

    897

    1112

    305

    340

    340

    280

    320

    320

    200

    520

    520

    550

    560

    570

    965

    1180

    905

    1120

    350

    400

    410

    320

    380

    380

    250

    520

    520

    670

    740

    750





















    300

    520

    520

    770

    805

    820
