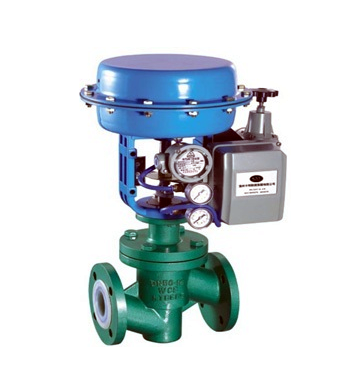

- 产品名称: ZJHPF46气动薄膜衬四氟单座调节阀
- 产品介绍:
一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。
ZJHPF46气动薄膜衬四氟单座调节阀产品简介：
一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
设计特点：
1. 耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2. 密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3. 泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4. 配用HA执行机构，输出力大、结构紧凑。
5. 产品符合GB/T4213-92。
性能参数表：
泄漏量:小于阀额定容量的0.01%
回差:带定位器：小于全行程的1%
基本误差:带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
可调范围 30：1
阀体参数表：
1. 型式:直通单座球型阀
2. 公称通径:3/4"、20、25、32、40、50、65、80、100、150mm
3. 公称压力:PN1.6MPa
4. 法兰标准:JB/T79•1～79•2-94等
5. 材料:ZG230-450衬F46
6. 工作温度:-40～180℃
7. 压盖型式:螺栓压紧式
8. 填料:V型聚四氟乙烯填料
ZJHPF46气动薄膜衬四氟单座调节阀阀内件参数：
1. 阀芯型式:单座柱塞型阀芯
2. 流量特性:线性特性和等百分比特性
3. 阀座、阀芯材料:2Cr13衬F46
4. 波纹管材料:聚四氟乙烯
电动执行器参数：
1. 型式:ZHA（B）多弹簧薄膜执行机构
2. 膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布
3. 弹簧范围:20～100、80～240kPa
4. 供气压力:140～400kPa
5. 气源接口:Rc1/4”
6. 环境温度:-30～+70℃
7. 阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
8. 附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等型号
ZHA-22
ZHA-23
ZHB-34
ZHA-45
ZHB-22
ZHB-23
ZHB-34
ZHB-45
有效面积cm2
350
350
560
900
行程mm
16
25
40
60
弹簧范围KPa
20～100(标准):40～200;
80～240; 20～60; 60～100
允许压差：
供气压力
弹簧范围
允许压差
公称通径
G3/4"
20
25
32
40
50
65
80
100
1.4
0.2～1.0
16
16
8
5
5
3
2.5
2
1.2
4
0.8～2.4
16
16
16
12
11
7
6.5
4.5
2.8
KV值和行程：
公称通径
G3/4"
20
25
32
40
50
65
80
100
150
阀座直径
3
4
5
6
7
8
10
12
15
20
26
32
40
50
65
80
100
150
Kv值
0.08
0.12
0.2
0.32
0.5
0.8
1.2
2
3.2
5
8
12
20
32
50
70
100
240
额定行程
10
16
25
40
60
ZJHPF46气动薄膜衬四氟单座调节阀产品外形与结构尺寸：
公称通径
G3/4"
20
25
32
40
50
65
80
100
150
L
116
180
185
200
220
250
275
300
350
480
A
267
267
267
267
267
267
350
350
350
470
H
401
445
485
495
523
532
697
699
699
817
H1
50
65
70
80
71
88
102
140
170
190
