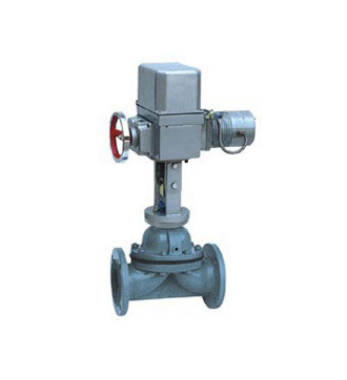

  • 产品名称:    ZAZT ZAZTC型电动隔膜调节阀
  • 产品介绍:
    应用于石油、化工、冶金等耐腐蚀系统中。产品特点:阀流通阻力小、流通能力大、无填料函,无外泄露、具有耐腐、防火、防毒、安全可靠的特点,可根据不同的衬里隔膜,获得良好的腐蚀性能。

  • ZAZT ZAZTC型电动隔膜调节阀产品简介:
         由DKZ电动执行机构和隔膜调节阀组成,以220V AC源为动力,接受标准信号0~10mA DC的电信号,实现对工艺管道中强酸、强碱等腐蚀介质及高粘度、有害介质的流量调节与控制。应用于石油、化工、冶金等耐腐蚀系统中。产品特点:阀流通阻力小、流通能力大、无填料函,无外泄露、具有耐腐、防火、防毒、安全可靠的特点,可根据不同的衬里隔膜,获得良好的腐蚀性能。

    主要技术参数

    公称通径 mm

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    额定流量系数 Kv

    8

    12

    16

    38

    60

    68

    90

    150

    300

    500

    600

    1200

    2000

    公称压力 Mpa

    1

    执行机构

    Ⅱ型

    DKZ-310

    DKZ-310

    DKZ-310

    DKZ-410

    DKZ-410

    DKZ-510

    Ⅲ型

    DKZ-310C

    DKZ-310C

    DKZ-310C

    DKZ-410C

    DKZ-410C

    DKZ-510C

    有效推力 (N)

    1000

    4000

    6400

    工作行程 (mm)

    10

    16

    25

    40

    60

    允许压差

    P 1 = △ P

    1

    0.89

    1

    1

    1

    1

    1

    0.6

    0.38

    0.15

    0.057

    P 1 =P 2

    1

    0.44

    1

    1

    0.75

    0.9

    0.55

    0.3

    0.19

    0.075

    0.028

    法兰标准

    JB78

    流量特征

    近似快开(调节阀)

    电源电压

    220V 50Hz

    出厂状态

    电开(如需电关、订货时应注明)

    ZAZT ZAZTC型电动隔膜调节阀主要性能指标

    项目

    指标值

    基本误差 %

    ± 3.5

    回差 %

    ≤2.5

    死区 %

    ≤3

    始终点偏差

    ±2.5

    额定行程偏差 %

    ±2.5

    纯滞后

    ≤ 1S

    允许泄露 L/h

    橡胶隔膜片为 “0” ,聚四氟乙烯隔膜为 0.5%× 阀额定容量(许用压差下的水)

    绝缘电阻

    不小于 20M Ω

    阻尼特征

    不大于 3 周半

    产品外形与结构尺寸 单位:mm

    公称通径

    ZAZT 型

    ZAZTC 型



    A

    H

    H 1

    L

    A

    H

    H 1

    L

    15

    460

    515

    48

    140

    340

    754

    48

    140

    20

    460

    515

    53

    145

    340

    755

    53

    145

    25

    460

    520

    58

    155

    340

    760

    58

    155

    32

    460

    525

    68

    165

    340

    765

    68

    165

    40

    460

    527

    73

    190

    340

    767

    73

    190

    50

    460

    530

    80

    210

    340

    770

    80

    210

    65

    460

    540

    90

    240

    340

    780

    90

    240

    80

    530

    590

    98

    270

    430

    1182

    98

    270

    100

    530

    595

    108

    335

    430

    1188

    108

    335

    125

    630

    687

    123

    375

    430

    1280

    123

    375

    150

    630

    695

    140

    410

    430

    1288

    140

    410

    220

    630

    728

    168

    540

    430

    1321

    168

    540

    250

    630

    733

    200

    650

    430

    1386

    200

    650

    ZAZT ZAZTC型电动隔膜调节阀阀体材质、衬里和隔膜片代号:

    基体和衬里

    HT200

    ZG1Cr18Ni9Ti

    隔膜片

    衬 F46

    衬 F3

    氯丁橡胶

    氟橡胶

    衬 F46

    代号

    1

    3

    2

    4



    1

    3

    2



    感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门
    如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
    本厂专业提供蝶阀球阀、水利控制阀、止回阀呼吸阀截止阀针型阀过滤器阻火器背压阀柱塞阀旋塞阀、船用阀门塑料阀门等各类阀门

  • 质量推动发展,昊沃为您创造更多价值
    不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
    昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
    加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
    一、产品标准
    产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
    二、售前服务
    产品介绍,疑难解答,非标产品设计,技术交流。
    三、售中服务
    1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
    2.保证及时供货,守信合同,随时保持与客户联系。
    四、售后服务
    一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
    二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
    三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
  • 询 价 指 南:
    询问阀门产品时,必须提供以下资料与参数:
    1) 所需阀门名称
    2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
    3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
    4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
    5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
    6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
    7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
    8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
    9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
    10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
    11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)

    订 货 须 知:

    一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
    1) 公称直径、全通径、缩径、管道尺寸
    2) 连接形式
    3) 结构长度
    4) 阀门重量要求
    5) 阀门启闭速度和启闭次数
    6) 实验、检验标准及其他要求
    7) 运用介质及温度、压力范围
    8) 阀门工作环境及保养条件(是否防爆)
    9) 阀门的流通能力和流体阻力系数
    10) 驱动装置能源特性(交流电或直流、电压、空气压力)
    二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
    三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
