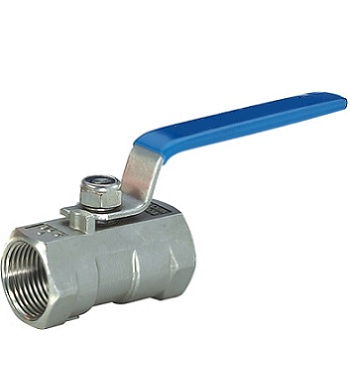

- 产品名称: Q11F一片式内螺纹球阀
- 产品介绍:
在管路中主要用来做切断、分配和改变介质的流动方向,适用于-20℃~232℃~350℃温度范围内的水、油、气及某些腐蚀性液体等介质。
Q11F一片式内螺纹球阀产品简介:
球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向,适用于-20℃~232℃~350℃温度范围内的水、油、气及某些腐蚀性液体等介质。
广泛应用于食品、制药、石油化工、电力、冶金等工业管线。
产品执行标准:
1. 设计制造标准:ASME B16.34,AFI608
2. 结构长度标准:GB/T 12221-2005
3. 管螺纹连接端:ASME B1.20,BS21,DIN29999/259,BSP ISO7/1,ISO228/1,JISB02
4. 压力温度等级:GB/T 12224-2005
5. 试验检验标准:GB/T 13927-2008
Q11F一片式内螺纹球阀工作原理:
开启过程
在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
关闭过程
关闭时,顺时针旋转手柄,阀杆开始下降并使球体离开阀座开始旋转。
继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
设计特点:
① 流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小;
② 开关迅速、方便,只要阀杆转动90o,球阀就完成了全开或全关动作,很容易实现快速启闭;
③ 阀座密封性能好。大多数球阀的密封圈都采用聚四乙烯等弹性材料制造,软密封结构易于保证启封,而且球阀的密封力随着介质压力的增高而增大;
④ 阀杆密封可靠。球阀启闭时阀杆只作旋转运动而不作升降运动,阀杆的填料密封不易破坏,且阀杆倒密封的密封力随着介质压力的增高而增大;
⑤ 由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长;
⑥ 可配置气动、电动等多种驱动机构,实现远距离控制和自动化操作;
⑦ 阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒;
⑧ 安装简便,能以任意方向安装于管道中的任意部位。
产品性能参数:
a. 公称压力:1.6-6.4MPa
b. 适用稳定范围:-20~232℃~350℃
c. 适用介质:水、油、气及某些腐蚀性液体(W。O。G)
d. 螺纹类型:G。NPT。BSPT。BSP。DI259/2999
产品零部件材料:序号
零件名称
材质
1
密封圈
聚四氟乙烯PTFE
2
球体
不锈钢SS316
3
密封垫
聚四氟乙烯PTFE
4
阀盖
不锈钢SS316
5
阀体
不锈钢SS316
6
阀杆
不锈钢SS316
7
止推垫圈
聚四氟乙烯PTFE
8
填料
聚四氟乙烯PTFE
9
填料压盖螺母
不锈钢SS316
10
垫圈
不锈钢SS316
11
阀杆螺母
不锈钢SS316
12
手柄套
塑料PLASTIC
13
手柄
不锈钢SS316
Q11F一片式内螺纹球阀产品外形与结构尺寸:
SIZE
1/4″
3/8″
1/2″
3/4″
1″
1 1/4″
1 1/2″
2″
D
5
7
9.2
12.5
15
20
24.5
32
L
40
45
56.5
60
72
78
85
100
H
35
37
43.5
47
50
57
69
74.5
E
64
70
90
90
103
103
127
127
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
