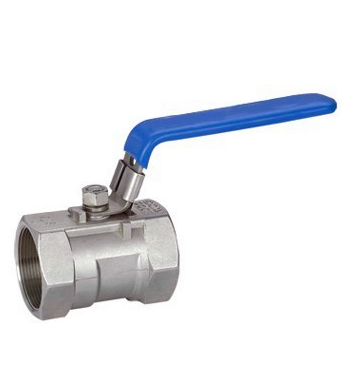

- 产品名称: Q11F一片式带锁内螺纹球阀
- 产品介绍:
在管路中主要用来做切断、分配和改变介质的流动方向，适用于-20℃～232℃～350℃温度范围内的水、油、气及某些腐蚀性液体等介质。
Q11F一片式带锁内螺纹球阀产品简介：
球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向，适用于-20℃～232℃～350℃温度范围内的水、油、气及某些腐蚀性液体等介质。
一片式球阀、二片式内螺纹球阀、三片式内螺纹球阀是近年来被广泛采用的一种新型阀门，此阀一般水平安装。
广泛应用于食品、制药、石油化工、电力、冶金等工业管线。
产品执行标准：
1) 设计制造标准：ASME B16.34，AFI608
2) 结构长度标准：GB/T 12221-2005
3) 管螺纹连接端：ASME B1.20，BS21，DIN29999/259，BSP ISO7/1，ISO228/1，JISB02
4) 压力温度等级：GB/T 12224-2005
5) 试验检验标准：GB/T 13927-2008
设计特点：
① 流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小；
② 开关迅速、方便，只要阀杆转动90o，球阀就完成了全开或全关动作，很容易实现快速启闭；
③ 阀座密封性能好。大多数球阀的密封圈都采用聚四乙烯等弹性材料制造，软密封结构易于保证启封，而且球阀的密封力随着介质压力的增高而增大；
④ 阀杆密封可靠。球阀启闭时阀杆只作旋转运动而不作升降运动，阀杆的填料密封不易破坏，且阀杆倒密封的密封力随着介质压力的增高而增大；
⑤ 由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长；
⑥ 可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作；
⑦ 阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒；
⑧ 安装简便，能以任意方向安装于管道中的任意部位。
Q11F一片式带锁内螺纹球阀产品工作原理：
开启过程
在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
关闭时，顺时针旋转手柄，阀杆开始下降并使球体离开阀座开始旋转。
继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
产品性能参数：
a. 公称压力:PN2.4，3.8，6.4MPa
b. 强度试验压力：PT2.4，3.8，6.0，9.6，MPa
c. 低压气密封试验压力：0.6MPa
d. 适用介质：Q11F-（16-64）C 水，油，气
e. 适用温度：-29～280℃
f. 适用介质：Q11F-（16-64）P Q11F-（16-64）R
g. 适用温度：-40～280℃
产品零部件材料：零件名称
Q11F-（16-64）C
Q11F-（16-64）P
Q11F-（16-64）R
阀体Body
WCB
ZG1Cr18Ni9i
ZG1Cr18Ni12Mo2Ti
CF8
CF8M
球体Ball
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
304
304
316
阀杆Stem
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
304
304
316
密封圈Sealing
聚四氟乙烯（PTEE）
填料Packing
聚四氟乙烯（PTEE）
Q11F一片式带锁内螺纹球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】DN
G
d
L
H
W
8
1/4"
5
40
28
70
10
3/8"
7
45
30
70
15
1/2"
9
55
34
90
20
3/4"
12
60
38
90
25
1"
15
70
50
110
32
1¼"
20
80
56
120
40
1½"
25
86
60
130
50
2"
32
101
65
140
65
2½"
38
117
72
170
80
3"
50
140
105
185
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
