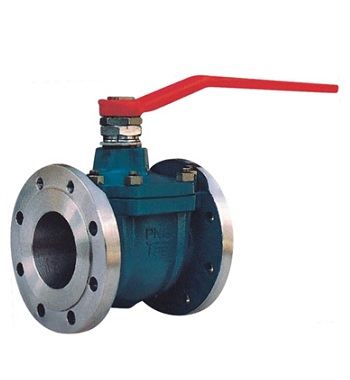

- 产品名称: YHQ341F整体斜面球阀
- 产品介绍:
适用于液化石油气、油品、水、腐蚀性流体工程及铝业氧化铝粉输送工程。该阀采用楔式上装型,结构新颖,性能优异。
YHQ341F整体斜面球阀产品简介:
适用于液化石油气、油品、水、腐蚀性流体工程及铝业氧化铝粉输送工程。该阀采用楔式上装型,结构新颖,性能优异。目前球阀大多为侧装式,此种结构普遍存在着启闭力矩大,并且因温差及管道安装应力的影响而大大增加了启闭力矩或者造成泄漏。
设计特点:
独特的结构密封更加可靠斜面球阀又称“楔式球阀”,采用整体上装式新型结构。两阀座密封面设计成楔形两斜面,球体上部有一弹簧。在弹簧力的作用下,阀座密封面与球体紧密贴合,形成可靠的密封。
阀杆凸肩结构即可防脱又保证了上密封性能阀杆下端设有凸肩,可在阀体内压异常升高时,防止阀杆脱出。在弹簧及介质力的作用下,阀杆凸肩压紧垫片,形成上密封效果。
先进的防火、防静电结构在球体与阀座之间设置有防火金属环。在意外火灾阀座烧损后,金属环压在球体上起到密封作用。确保系统的安全,防止重大事故发生。球体上部的予紧弹簧可将球体与阀座摩擦产生的静电,经导线导入地下。防止因静电产生的火花点燃易燃易爆介质,保证系统的安全。
阀门的启、闭力小,安装、维修方便阀杆填料函的密封采用填料平面与阀杆凸肩、阀盖平面的压紧,靠弹簧的予紧力及上压盖的压紧力实现密封。减轻了阀门的启、闭力。阀门采用整体上装式结构,只须将上部阀盖拆开,既可取出阀门体内全部零件。便于阀门的维修和更换。
YHQ341F整体斜面球阀产品性能参数和执行标准:
1. 公称通径:DN15-200mm、1/2~2in
2. 公称压力:PN1.6~10.0Mpa、Class 150~600Lb
3. 适用温度:-28~300℃、-28~180℃、-28~425℃
4. 法兰连接:JB/T79-1994、GB9113-1988、ANSI B16.5、HGJ 44~76-1991、HG 5010-1958
5. 对焊连接:ANSI B16.25、GB 12224-1989
产品零部件材料:阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
球体
2Cr13H.Cr
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr17Ni14Mo2
密封材质
PTFE、柔性石墨、碳纤维
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr17Ni14Mo2

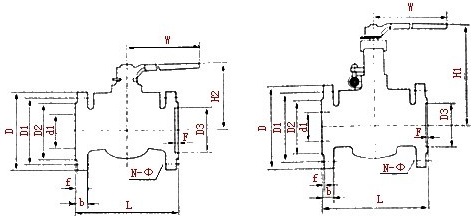

YHQ341F整体斜面球阀产品外形与结构尺寸:
PN16:
PN16(1.6Mpa)
DN
d1
L
H1
H2
W
E
D2
D1
D
b
f
N-Φ
15
15
130
110
65
130
45
65
95
14
2
4/14
20
20
130
115
75
130
55
75
105
14
2
4/14
25
25
140
130
95
160
65
85
115
14
2
4/14
32
32
165
150
107
250
78
100
135
16
2
4/18
40
40
165
180
120
250
85
110
145
16
3
4/18
50
50
203
205
140
300
100
125
160
16
3
4/18
65
65
222
240
180
300
120
145
180
18
3
4/18
80
80
241
240
210
350
135
160
195
20
3
8/18
100
100
305
325
220
350
155
180
215
20
3
8/18
125
125
356
350
230
400
185
210
245
22
3
8/18
150
150
394
350
320
95
210
240
280
24
3
8/23
200
200
457
420
380
95
265
295
335
26
3
12/23
250
250
533
450
420
110
320
355
405
30
3
12/25
300
300
610
520
508
110
375
410
460
30
4
12/25
PN25/PN40:
PN25(2.5Mpa)/PN40(4.0Mpa)
DN
d1
L
H1
H2
W
E
D3
F
D2
D1
D
b
f
N-Φ
15
15
140
110
65
130
40
4
45
65
95
16
2
4/14
20
20
152
115
75
130
51
4
55
75
105
16
2
4/14
25
25
165
130
95
160
58
4
65
85
115
16
2
4/14
32
32
180
150
107
250
66
4
75
100
135
18
2
4/18
40
40
200
180
120
250
76
4
85
110
145
18
3
4/18
50
50
230
205
140
300
88
4
100
125
160
20
3
4/18
65
65
290
240
180
300
110
4
120
145
180
22
3
8/18
80
80
310
240
210
350
121
4
135
160
195
22
3
8/18
100
100
350
325
220
350
150
4.5
160
190
230
24
3
8/23
125
125
400
350
230
400
176
4.5
188
220
270
28
3
8/25
150
150
480
350
320
95
204
4.5
218
250
300
30
3
8/25
200
200
502
420
380
95
260
4.5
278
310
360
34
3
12/25
250
250
568
450
420
110
313
4.5
332
370
425
36
3
12/30
300
300
648
520
508
110
364
4.5
390
430
485
40
4
16/34
PN64:
PN64(6.4Mpa)
15
15
140
110
65
130
40
4
55
75
105
18
2
4/14
20
20
152
115
75
130
51
4
68
90
125
20
2
4/18
25
25
165
130
95
160
58
4
78
100
135
22
2
4/18
32
32
180
150
107
250
66
4
82
110
150
24
2
4/23
40
40
200
180
120
250
76
4
95
125
165
24
3
4/23
50
50
230
205
140
300
88
4
105
135
175
26
3
4/23
65
65
290
240
180
300
110
4
130
160
200
28
3
8/23
80
80
310
240
210
350
121
4
140
170
210
30
3
8/23
100
100
350
325
220
350
150
4.5
168
200
250
32
3
8/25
150
150
480
350
320
95
204
4.5
240
280
340
38
3
8/34
200
200
502
420
380
95
260
4.5
300
345
405
44
3
12/34
250
250
568
450
420
110
313
4.5
352
400
470
48
3
12/41
