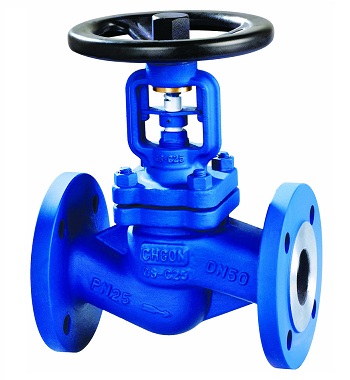

- 产品名称: WJ41H德标波纹管截止阀
- 产品介绍:
结构合理、密封可靠,特别适用于易燃、易爆、剧毒、毒性流体、高温导热油、液氨、乙二醇等介质。
WJ41H德标波纹管截止阀产品简介:
结构合理、密封可靠,特别适用于易燃、易爆、剧毒、毒性流体、高温导热油、液氨、乙二醇等介质。
适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。
广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。
产品执行标准:驱动方式
手动
电动
设计标准
DIN3356
结构长度
DIN3202
连接法兰
DIN2543-2545
试验和检验
DIN3230
注:系列阀门连接法兰可根据用户要求设计制造。
设计特点:
① 产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全。并符合国际密封标准。
② 密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
③ 阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。
④ 零件材质,法兰和对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
⑤ 阀芯可根据需要做成切断型和调节型。
WJ41H德标波纹管截止阀产品性能参数:公称压力(MPa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
1.6
2.4
1.76
≤350℃
2.5
3.75
2.75
4
6
4.4
6.4
9.6
7.04
产品零部件材料:
序号
名称
材质
1
阀体
GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301
2
阀瓣
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
3
轴销
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
4
波纹管组件
双层波纹管(产地:沈阳)1CrNi9Ti.304. 316
5
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
6
阀盖
GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301
7
填料
柔性石墨
8
填料压盖
GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301
9
定位片
25 . 45 .304 .316
10
阀杆螺母
铜合金、ZQA19-4
11
手轮
GS-C25 WCB.QT40-18
12
双头螺栓
ASTM A193-B7 .A193-B8.A193-B8M
13
六角螺母
ASTM A194-2H
14
垫片
柔性石墨+不锈钢
WJ41H德标波纹管截止阀产品外形与结构尺寸:
型号
DWJ41-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
195
200
220
225
235
250
260
265
370
400
515
550
600
630
680
Do
130
130
130
130
150
150
180
180
200
200
400
450
450
500
500
重量(Kg)
4
4.5
5
7
9
12.5
18
23
41
54
90
160
260
410
610
型号
DWJ41-25
压力等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
195
200
220
225
235
250
260
265
370
400
515
550
600
630
680
Do
130
130
130
130
150
150
180
180
200
200
400
450
450
500
450
重量(Kg)
4
4.5
5
7
9.5
13
19
24
43
57
95
168
300
510
680
型号
DWJ41-40
压力等级
PN40
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
195
200
220
225
235
250
260
265
370
400
515
550
600
630
680
Do
130
130
130
130
150
150
180
180
200
200
400
450
450
500
500
重量(Kg)
4
4.5
5
8
10
13.5
20
25
45
60
98
171
340
580
780
安装注意事项:
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构,不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
