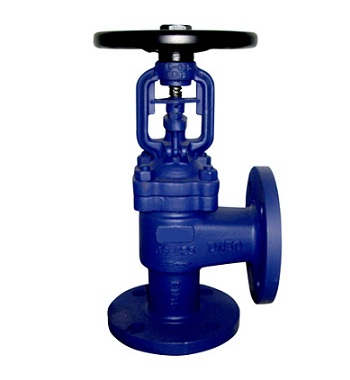

- 产品名称: WJ44H德标直角式波纹管截止阀
- 产品介绍:
适用于公称压力PN1.6～16MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
WJ44H德标直角式波纹管截止阀产品简介：
本阀门是一种新型的设计控制介质启、闭使用的直角式截止阀。针对现有该类截止阀结构复杂、制约密封因素多和制造成本等缺陷的系统改进，通过手轮、阀盖、阀杆密封圈、连芯阀杆和阀体的有效组合，尤其阀杆密封圈和连芯阀杆的应用，解决了上密封和阀口密封以及简化结构、降低制造成本等问题。本实用新型主要适用于低压截止类给、排水系统。
适用于公称压力PN1.6～16MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
产品执行标准：结构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
DIN3356
结构长度
DIN3202
连接法兰
DIN2543-2545
试验和检验
DIN3230
WJ44H德标直角式波纹管截止阀设计特点：
1) 产品结构合理、密封可靠、性能优良、造型美观
2) 密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3) 阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
4) 双重密封，性能更可靠
5) 阀杆升降位置指示，更直观
6) 零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
产品性能参数：公称压力（MPa）
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
1.6
2.4
1.76
≤350℃
水、蒸汽、油品等
2.5
3.75
2.75
4
6
4.4
6.4
9.6
7.04
产品零部件材料：
序号
名称
材质
1
阀体
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
2
阀瓣
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3
轴销
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5
波纹管组件
1Cr18Ni9Ti、304、316
6
阀盖
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
7
填料
柔性石墨
8
填料压盖
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
9
阀杆螺母
WCB、QT400-18
10
手轮
铜合金
11
双头螺栓
ASTM A193-B7、A320-B8、A193-B8M
12
六角螺母
ASTM A194-2H、A194-8、A194-8M
13
垫片
柔性石墨+不锈钢
WJ44H德标直角式波纹管截止阀产品外形与结构尺寸：
型号
WJ44H-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
166
166
172
175
193
195
213
227
294
325
355
440
580
620
785
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（kg）
4
5
6
10
13
18
25
30
40
50
100
180
300
450
670
型号
WJ44H-25
压力等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
166
166
172
175
193
195
213
227
294
325
355
440
580
620
785
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（kg）
4
5
6
11
14
19
27
32
43
53
110
200
330
480
700
型号
WJ44H-40
压力等级
PN40
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
166
166
172
175
193
195
213
227
294
325
355
440
580
620
785
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（kg）
4
5
6
11
14
20
28
33
45
55
120
210
350
500
730
安装注意事项：
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构，不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
