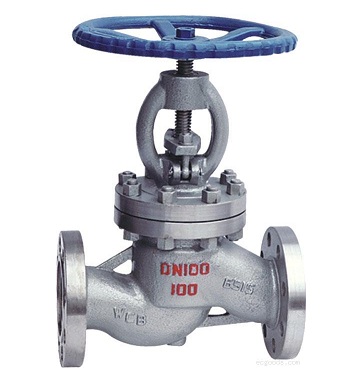

- 产品名称: J41H德标截止阀
- 产品介绍:
采用明杆支架式,螺栓连接阀盖结构,旋转升降阀杆和手轮,阀体、阀盖的设计经过严格的计算,具有良好的强度、刚度和流通能力。
J41H德标截止阀产品简介:
产品结构合理、密封可靠,适用于公称压力PN1.6~16MPa,工作温度-110~600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。广泛应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统,性能安全可靠。
采用明杆支架式,螺栓连接阀盖结构,旋转升降阀杆和手轮,阀体、阀盖的设计经过严格的计算,具有良好的强度、刚度和流通能力。阀盖上设计了上密封座在全开状态下使填料密封更为可靠,并方便填料的更换。
产品执行标准:
1) 结构形式:BB-BG-OS & Y
2) 驱动方式:手动
3) 设计标准:DIN3356
4) 结构长度:DIN3202
5) 连接法兰:DIN2543-2545
6) 试验与检验 :DIN3230
J41H德标截止阀设计特点:
① 产品结构合理、密封可靠、性能优良、造型美观;
② 密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
③ 阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
④ 零件材质,法兰和对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
⑤ 采用国内外多种配管法兰密封面型式,满足各种工程需要及用户要求。
产品性能参数:公称压力(MPa)
壳体实验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
适用介质
1.6
2.4
1.76
-110~600℃
水、蒸汽、油品等
2.5
3.75
2.75
4
6
4.4
6.4
9.6
7.04
产品零部件材料:
零件名称
阀体
阀盖
阀杆
阀瓣
密封面
填料
WCB
WCB
WCB
13Cr
2Cr13
2Cr13
柔性石墨
STL
304
CF8
CF8
304
304
304
柔性石墨
STL
PTFE
316
CF8M
CF8M
316
316
316
柔性石墨
STL
PTFE
304L
CF3
CF3
316
304L
304L
柔性石墨
STL
PTFE
316L
CF3M
CF3M
316
316L
316L
柔性石墨
STL
PTFE
J41H德标截止阀产品外形与结构尺寸:
型号
J41H-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
195
200
220
225
235
250
260
265
370
400
515
550
600
630
680
Do
130
130
130
130
150
150
180
180
200
200
400
450
450
500
500
重量(Kg)
4
4.5
5
7
9
12.5
18
23
41
54
90
160
260
410
610
型号
J41H-25
压力等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
195
200
220
225
235
250
260
265
370
400
515
550
600
630
680
Do
130
130
130
130
150
150
180
180
200
200
400
450
450
500
450
重量(Kg)
4
4.5
5
7
9.5
13
19
24
43
57
95
168
300
510
680
型号
J41H-40
压力等级
PN40
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
195
200
220
225
235
250
260
265
370
400
515
550
600
630
680
Do
130
130
130
130
150
150
180
180
200
200
400
450
450
500
500
重量(Kg)
4
4.5
5
8
10
13.5
20
25
45
60
98
171
340
580
780
安装注意事项:
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构,不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
