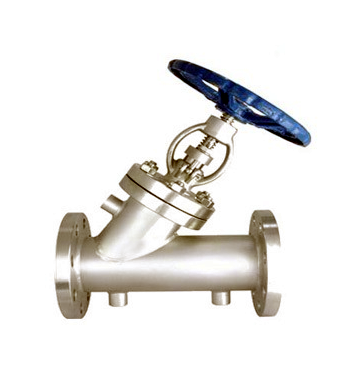

- 产品名称: BJ45W直流式保温截止阀
- 产品介绍:
适用于化工、化肥行业的管道上,夹套内涵入蒸汽能防止介质结晶,广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下不会凝固的高粘度介质。
BJ45W直流式保温截止阀产品简介:
装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口。适用于化工、化肥行业的管道上,夹套内涵入蒸汽能防止介质结晶,广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下不会凝固的高粘度介质。
产品执行标准:
1.设计制造按GB12234-89 GB12234-89
2.结构长度按GB12221-89 GB12221-89
3.法兰尺寸按JB/T79-94 JB/779-94
4.阀门检查和试验按GB13927
产品工作原理:
根据Y型截止阀两法兰之间焊装夹套,阀门的侧面、底部设置有保温夹套的两个连接口,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。具有良好的保温保冷特性,同时又能有效降低管路中介质热量损失。采用整体式夹套结构设计,更能均匀地保温、保冷,夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的最高压力为1MPa。
BJ45W直流式保温截止阀设计特点:
1) 结构简单,外型设计独特。
2) 密封面硬化处理以抗磨损。
3) 阀颈轴衬材料具有低摩擦系数,大大地降低扭力和轴面磨损,以及消除表面擦伤。
4) 阀中腔装置是由两件组成,利于快速拆装及在原地做内部修理。
5) 倾斜轴的构造和最佳流道的形状、减低流向之变换和减少降压数。
6) 阀座之整体表面硬化:提供确实的关闭和阀座之长久使用寿命。
7) 螺纹盖:防止卡死和易于装拆。
8) 阀轴填垫装置:利用渗有碳纤维裂隙的圆环之柔软石墨做填料,以作最佳之防漏和经久耐用。
9) 往复试验10000次无故障,性能可靠防止外泄漏。
产品性能参数:型号
公称压力
试验压力
适用温度
适用介质
保温套压力
壳体
密封
BJ45W-25P
2.5
3.75
2.75
≤200
硝酸类
≤1.3
BJ45W-40P
4
6
4.4
BJ45W-64P
6.4
9
6.6
硝酸类
BJ45W-25P
2.5
3.75
2.75
BJ45W-40P
4
6
4.4
BJ45W-64P
6.4
9
6.6
产品零部件材料:
零件名称
ZG1CR18NI9TI系列
ZGOOCR18NI10系列
ZG1Cr18Ni12MO2Ti系列
ZGOOCR17NI14MO2系列
WCB系列
阀体/阀盖世
ZG1CR18NI9TI
ZGOOCR18NI10
ZG1Cr18Ni12MO2Ti
ZGOOCR17NI14MO2
WCB
闸板
ZG1CR18NI9TI
ZGOOCR18NI10
ZG1Cr18Ni12MO2Ti
ZGOOCR17NI14MO2
1Cr13
阀杆
1CR18NI9TI
00cr18ni10
1CR18NI12MOTI
OOCR17NI14MO
1Cr13
填料
PTFE纺织
PTFE纺织
PTFE纺织
PTFE纺织
石墨
垫片
304L+PTFE
304L+PTFE
316L+PTFE
316L+PTFE
石墨+304
压盖
ZG1CR18NI9TI
ZG00CR18ni10
ZG1Cr18Ni12MO2Ti
ZGOOCR17NI14MO2
WCB
填料压环
1CR18NI9TI
00CR18NI10
1Cr18NI12MOTI
OOCR17NI14MO
1Cr13
螺栓
1cr17ni2
1CR17NI2
1Cr17NI2
1Cr17Ni2
35CrMoA
螺母
1cr18ni9ti
1CR18NI9TI
1Cr18NI9ti
1Cr18NI9ti
45
BJ45W直流式保温截止阀产品外形与结构尺寸:
PN(MPa)
DN(mm)
尺寸(mm)
重量
L
L1
H
3-G
D
D1
D2
b
Z-φd
Do
kg
2.5
15
200
50
210
1/2
105
75
55
16
4--φ14
120
14
20
220
50
240
1/2
115
85
65
16
4--φ14
140
18
25
220
50
250
1/2
135
100
78
18
4--φ18
160
25
32
250
55
270
1/2
145
110
85
18
4--φ18
160
30
40
270
60
310
1/2
160
125
100
20
4--φ18
160
36
50
300
60
330
3/4
180
145
120
22
8-φ18
240
40
65
350
65
360
3/4
195
160
135
22
8-φ18
240
54
80
380
70
400
3/4
230
190
160
24
8-φ23
280
70
100
430
75
480
1
270
220
188
28
8-φ25
320
100
125
490
80
550
1
300
250
218
30
8-φ25
360
130
150
570
90
620
1
330
280
248
32
12-φ25
360
170
200
690
95
750
1
395
340
302
36
12-φ25
400
250
安装注意事项:
a. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
b. 手轮、手柄及伟动机构,不允许作起吊用。
c. 介质的流向应与阀体所示箭头方向一致。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
