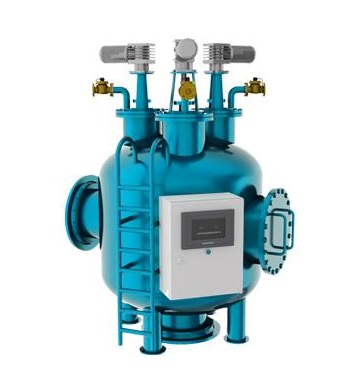

- 产品名称: ZD大流量全自动过滤器
- 产品介绍:
广泛适用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系、工业排水回用处理，市政污水处理统。
ZD大流量全自动过滤器产品简介：
广泛适用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系、工业排水回用处理，市政污水处理统等，大流量全自动过滤机单机处理量大，并且可并联使用以达到用户需求，因而更适用于钢铁、电力、化工、纺织、印染等行业。该设备要求流经过滤机的水温不可超过80℃。
产品控制方式：
进行清洗排污有以下四种控制方式，该四种控制方式互锁：
1.压差控制：控制系统实时将系统压差与用户设定的压差相比较，当系统压差小于设定压差时，过滤机进行过滤；当系统压差超过设定压差时，过滤机进行清洗排污。
2.定时控制：用户根据实际工况自行设置过滤时间和清洗排污时间，过滤机将按照设定的过滤时间和清洗排污时间循环工作。
3.压差与定时组合控制：用户根据实际工况自行设置过滤时间和清洗排污时间。同时，控制系统实时将系统压差与用户设定的压差相比较。控制系统可根据设定的循环时间和收到的压差信号进行清洗排污，以收到的信号的先后为序。
4.手动控制：大流量全自动过滤机处于手动控制状态时，按住启动按钮，过滤机进行清洗排污，放开启动按钮，停止清洗排污。
ZD大流量全自动过滤器产品特点：
1) 处理量大，且可并联使用，单机处理量最大可达4000m3/h。
2) 过滤精度默认为200微米，且从200至3000微米可选，过滤面积大，纳污量高，用户可根据实际工况制。
3) 刷式清洗，两次清洗排污的时间间隔较长，具有在清洗排污时不间断供水、无须旁路的特点，且清洗时间短，排污耗水量少。
4) 殊过滤单元设计，坚固耐用。
5) 独特的清洗设计，实现低负载、低水头、均匀排污功能。
6) 设有电机过载保护，可有效保护电机。
7) 占地面积小，设有吊装单元与抓梯，方便维护。
8) 维修性强、安装拆卸简便易行。
9) 液晶显示界面，人性化设计操作简便，无需专业人员进行操作指导。
10) 与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。
11) 特别适用于杂质含量高、工作环境恶劣的地方。
产品性能参数：型号参数
ST-I-ZD16-1.0
ST-I-ZD18-1.0
ST-I-ZD20-1.0
ST-I-ZD24-1.0
ST-I-ZD28-1.0
ST-I-ZD32-1.0
经济流量m3/h
1040
1316
1625
2340
3185
4160
过滤面积cm2
单个电机功率kw
进出口公称通径
DN400
DN450
DN500
DN600
DN700
DN800
电动控制阀口径
DN50
DN80
最小工作压力
0.1MPa
最大工作压力
1.0MPa
清洗排污时间
最高工作温度
80°C
过滤精度
默认为200微米，200-3000微米可选
过滤网类型
楔形过滤网
电源
交流380V(±7%)50Hz(±2%)
压力损失
≤0.016MPa
ZD大流量全自动过滤器型号和尺寸说明：
产品编码
H(mm)
H1(mm)
H2(mm)
L(mm)
L1(mm)
W(mm)
重量(kg)
ST-I-ZD16-1.0
3280
1970
920
1820
900
1643
1840
ST-I-ZD18-1.0
3280
2080
975
1920
950
1736
2125
ST-I-ZD20-1.0
3450
2290
1080
2020
1000
1830
2480
ST-I-ZD24-1.0
3450
2180
1030
2030
1010
1909
2730
ST-I-ZD28-1.0
3650
2380
1130
2130
1060
1983
3410
ST-I-ZD32-1.0
3800
2610
1250
2440
1220
2257
4620
维护与保养：
a. 过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属易损件，需特别保护。
b. 当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。
c. 清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
