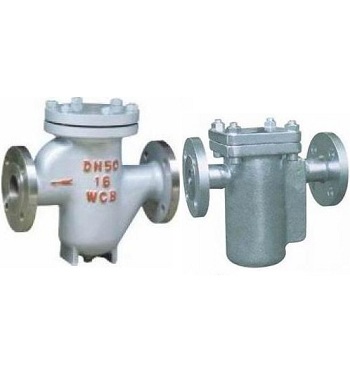

  • 产品名称:    UG型过滤器
  • 产品介绍:
    广泛用于蒸汽、空气、水、油品等系统管道中,过滤器是保护各种计量器、泵机、阀门、疏水器等设备。

  • UG型过滤器产品简介:
        广泛用于蒸汽、空气、水、油品等系统管道中,过滤器是保护各种计量器、泵机、阀门、疏水器等设备。

    产品特点:
        压力损失小,流通面积大,抗污性强。排污方便。

    UG型过滤器产品性能参数:

    Type

    Pressure Nominal(MPa)

    Working Temperature(℃)

    Filter Net Eye Number

    APPlicable Media

    型号

    公称压力

    工作温度

    滤网目数

    适用介质

    YG—W

    2

    300

    20~150

    Steam,Air,Water,Oil

    YG—F

    5.O

    425

    20~150

    蒸汽、空气、水、油

    UG型过滤器零部件材料:

    UG-B型过滤器UG-A型过滤器

    零件名称

    材料

    阀体

    碳钢、不锈钢

    滤网盖

    碳钢、不锈钢

    滤芯网

    不锈钢

    垫片

    金属石墨

    结构图与尺寸:


    Type

    Nominal Diameter(DN)公称通径

    External dimensions(mm)外形尺寸

    型号

    A

    L

    H

    UG型一A

    10

    150

    80

    125

    15

    150

    80

    125

    20

    180

    100

    153

    25

    180

    100

    153

    40

    200

    155

    304

    50

    300

    155

    340

    65

    340

    220

    380

    80

    400

    250

    420

    100

    500

    295

    502

    150

    600

    335

    650

    200

    786

    395

    770

    UG型一B

    Nominal Diameter(DN)公称通径

    External dimensions(mm)外形尺寸

    L

    H1

    H2

    15

    270

    90

    145

    20

    270

    90

    145

    25

    270

    90

    145

    32

    320

    125

    175

    40

    320

    125

    175

    50

    320

    125

    175

    65

    430

    140

    220

    80

    430

    140

    220

    100

    430

    140

    220

    125

    460

    160

    235

    150

    460

    170

    235

    200

    460

    190

    235

    维护与保养:
    1) 过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属易损件,需特别保护。
    2) 当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
    3) 清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
    4) 如发现不锈钢钢丝网变形或损坏,需马上更换。
