- 产品名称: ZPG-I自动反冲洗排污过滤器
- 产品介绍:
广泛应用于中央空调系统、工业冷却水系统、热交换系统、热水锅炉系统及其他各种供水管道系统。
ZPG-I自动反冲洗排污过滤器产品简介:
广泛应用于中央空调系统、工业冷却水系统、热交换系统、热水锅炉系统及其他各种供水管道系统,特别是二十四小时连续运行的不停机系统,用以滤去水中的各种机械杂质、水运行过程中产生的颗粒杂物,确保系统设备的可靠运行。

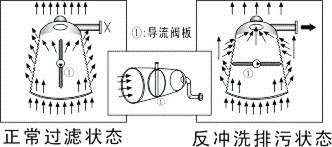

工作原理:
采用高强度的不锈钢网,具有处理量大,使用寿命长、清洗效率高等特点。随流体进入过滤器入口的杂质被网孔截留,集结到滤网后端。当需要排污的时候,转动手柄关闭导流阀板,同时打开排污阀。这时被阻截的高压水流被迫从过滤网筒的入口段孔进入滤筒外侧与壳体夹层,反向从滤网外侧冲洗粘附在网孔上的杂质,从负压的排污口排出,达到清洁过滤网的目的。在排污的过程中,大部分流体依然在系统管道内循环,真正实现不断流操作,提高生产效率。
设计特点:
a. 运行管理方便,过滤速度高、冲洗简便可靠、不需动力、反冲洗能力强,同时节能。
b. 冲洗排污过程都在全流量下正常工作,既保持系统高流量,又具有很低的压力降(小于0.05~0.1m水柱),避免了由于流速低而造成的表面污渍。
c. 过滤网筒是整体联接于管体上,所以刚性强度好,不易损坏,使用寿命长。
d. 过滤精度有:3.0mm~0.3mm,也可根据用户要求选材制造。
ZPG-I自动反冲洗排污过滤器产品性能参数:壳体材质
碳钢
不锈钢
滤框滤网材质
不锈钢
密封件材质
耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度(℃)
-30~380
-80~450
公称压力(MPa)
0.6~5.0
(150Lb~600Lb)
过滤精度(目/in)
10-300

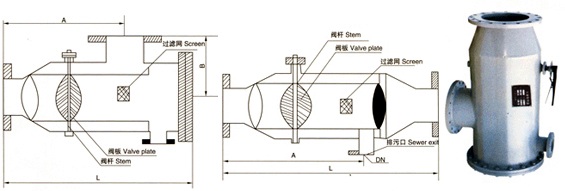

ZPG-I自动反冲洗排污过滤器产品外形与结构尺寸:
型号
L
A
B
D
排污口DN
ZPG-I-40
245
185
63
90
15
ZPG-I-50
255
190
70
100
15
ZPG-I-65
270
195
83
120
20
ZPG-I-80
320
232
96
140
25
ZPG-I-100
350
260
128
180
32
ZPG-I-125
438
326
162
200
40
ZPG-I-150
525
390
189
230
50
ZPG-I-200
700
520
220
280
65
ZPG-I-250
875
650
255
330
80
ZPG-I-300
1050
780
294
380
100
ZPG-I-350
1200
885
331
450
125
ZPG-I-400
1400
1040
377
480
150
ZPG-I-450
1550
1145
420
500
150
ZPG-I-500
1700
1250
462
580
150
ZPG-I-600
2000
1460
537
650
200
ZPG-I-700
2280
1720
607
700
200
ZPG-I-800
2500
1900
685
820
200
ZPG-I-900
2800
2180
785
880
200
ZPG-I-1000
3120
2470
860
920
250
注:* 号表示螺丝连接口,其它为法兰连接。
可按客户要求订做各种尺寸口径过滤器,表中参数仅供参考,设备实际尺寸以供货状态为准。

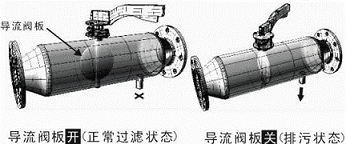

使用说明:
正常过滤状态:通过转动手柄到“开”的标记处,控制滤网内的导流阀板打开管道流体无阻碍地通过过滤器,排污口呈关闭状态。
反冲洗排污状态:手摇转动手柄到“关”的标记处,导流阀板将呈关闭状态,打开排污口,管道内受阻流体部分快速从排污口喷出,同时将滤网后端的杂质冲出,观察排污水流无杂质时,重新开启导流阀板,关闭排污口,完成一次反冲排污过程。
维护与保养:
① 核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属易损件,需特别保护。
② 当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
③ 清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
④ 如发现不锈钢钢丝网变形或损坏,需马上更换。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
