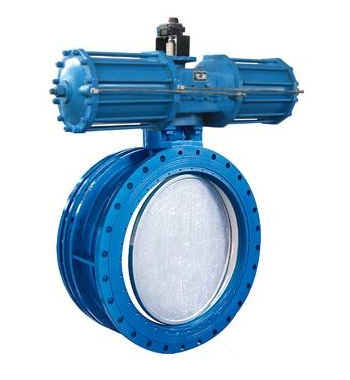

- 产品名称: SD643H气动伸缩蝶阀
- 产品介绍:
适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。
SD643H气动伸缩蝶阀产品简介：
适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。
在一定范围内可轴向伸缩，也能在一定的角度范围内克服管道对接不同轴而产生的偏移，能极大的方便阀门管道的安装与拆卸。气动伸缩蝶阀适用在食品、饮料、医药纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
伸缩蝶阀为法兰式蝶阀和管道伸缩器两种功能为一体，即能起到节流作用，又能解决温差所产生的内力的消除，即起到伸缩作用。伸缩蝶阀可在电力、冶金、石油、化工、煤气、城市供热、水电造纸、轻纺、医药、食品、给排水、能源、一切非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流使用。可任意换位置安装，不受介质、流向的影响，另作阀门安装两法兰间距的调节。
产品性能参数：公称通径
DN（mm）
50～2000
公称压力
PN（MPa）
0.6
1
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用温度
≤80℃
适用介质
空气、水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
SD643H气动伸缩蝶阀产品零部件材料：
零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
橡胶、聚四氟、聚内脂、不锈钢
阀杆
2Cr13、不锈钢、铬钼钢
伸缩管
铸铁、铸钢、不锈钢、铬钼钢
填料
柔性石墨
附件选项：
根据不同控制和要求可选择下列附件：
1. 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
2. 限位开关回讯器：远距离传送阀门开或关位置的信号(可选防爆)。
3. 单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。
4. 双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
5. 三联件：可对气源稳压、过滤、气缸加润滑油。
6. 手轮机构：转动手轮机构，可实现手动开、关阀。
7. 电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）
8. 气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制
9. 电气定位器：根据电流信号（4～20mA）的大小对阀门的介质流量调节控制（可提供防爆型）
SD643H气动伸缩蝶阀产品外形与结构尺寸：
公称
外形尺寸(参考值)
法兰尺寸和螺栓孔尺寸(标准值)
通径
H
H1
设计最大长度
设计最小长度
设计长度
A
B
0.6MPa
1.0MPa
1.6MPa
毫米
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
80
309
186
156
171
180
200
140
110
88
4-14
165
125
99
4-18
165
125
99
4-18
65
95
337
190
160
175
180
200
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
80
98
347
198
166
182
180
200
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
100
114
373
228
188
208
180
200
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
125
128
405
240
201
220
180
200
240
200
174
8-18
250
210
184
8-18
250
210
184
8-18
150
139
440
246
206
226
270
280
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
200
174
612
265
219
242
400
425
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
250
215
693
295
240
267
400
425
375
335
309
12-18
395
350
319
12-22
405
355
319
16-26
300
245
747
308
254
282
450
560
440
395
363
12-22
445
400
370
12-22
460
410
370
16-26
350
270
802
327
272
300
450
560
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
400
305
991
368
308
338
535
580
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
450
325
1037
370
310
340
535
580
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
500
360
1127
392
332
362
535
580
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
600
445
1377
441
375
408
570
660
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
700
505
1496
460
400
430
750
550
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
800
560
1584
499
445
475
750
550
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
900
630
1676
520
460
490
750
550
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1000
680
1760
600
530
565
900
750
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1200
795
2018
675
571
623
1000
925
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
1400
900
2363
760
683
722
1000
925
1630
1560
1510
36-36
1675
1590
1530
36-42
1685
1590
1530
36-48
1600
1100
2723
860
770
815
1000
925
1830
1760
1710
40-36
1915
1820
1750
40-48
1930
1820
1750
40-56
1800
1124
2844
930
830
880
1100
980
2045
1970
1718
44-39
2115
2020
1950
44-48
2130
2020
1950
44-56
2000
1292
3127
1020
920
970
1100
980
2265
2180
2125
48-42
2325
2230
2150
48-48
2345
2230
2150
48-62
气动执行器的选型：
a. 选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
b. 水蒸气或非润滑的介质增加25%安全值
c. 非润滑的干气介质增加60%安全值
d. 非润滑用气体输送的颗粒粉料增加100%安全值
e. 对于清洁、无摩擦的润滑介质增加20%安全值
f. 最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。
气动阀门安装与维护：
① 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
② 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
③ 连接管道、接头、附件等应情节干净。
④ 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
⑤ 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
⑥ 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
⑦ 调试时电磁阀应该开到自动位置。
⑧ 气动操作时，应断开手动装置。手动操作时应断开气动装置。
⑨ 执行器上安装的各种附件，应分别按照使用说明书进行调试。
⑩ 正常工作情况下每月检查一次，每年检修一次。
伸缩蝶阀安装与维护：
1) 伸缩蝶阀在安装前必须平放，切勿随意磕碰。
2) 伸缩蝶阀出厂时结构长度为最小度，安装时，拉至安装长度(即设计长度)。
3) 当管道间长度超过伸缩阀长度时，请调整管道间隔，切勿强行位伸缩阀，以免损坏伸缩阀。
4) 伸缩蝶阀可在任意位置安装，做温度补偿用，在管道安装完成后，需沿管道轴统方向两端加支架，防止伸缩阀伸缩管拉出，支架的地支承力按右列公式计算，运行时严禁将支架卸掉。
5) 伸缩蝶阀不做温度补偿时，只做安装更换，维修阀门方便用时，可用通螺栓限位，对称夹紧伸缩阀以防止伸缩管拉出，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓晋严禁卸掉(螺栓另配)。
6) 管道施工现场严禁随意拆卸解体伸缩蝶阀。
7) 本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩阀。管道安装时，要求伸缩蝶瘩两端管道必须同心，管道上的两法兰面要求平行。
8) 法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。
9) 伸缩管安装在阀门后。
10) 伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
常见故障及检测、排除的方法：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常，线圈是否烧坏，电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验，检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质，更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力（0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞，更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
