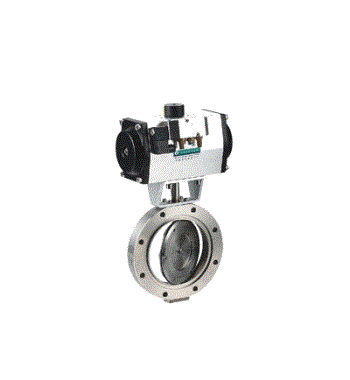

- 产品名称: GIQAB型系列气动高真空蝶阀
- 产品介绍:
以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。
GIQAB型系列气动高真空蝶阀产品简介：
是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
适用的工作介质为空气及非腐蚀性气体。
产品结构与原理：
执行机构是由双气路气缸为主体，接受二位四通电磁阀控制输出的(0.4～0.6MPa)气源信号压力为动力，通过控制元件改变气流方向，执行气缸驱动蝶阀作启闭运动。
GIQ、GID型真空蝶阀根据不同的材质，及不同的执行机构分类，适用于-25～200℃的介质，阀体由碳素钢（镀镍）、不锈钢及合金钢等。
阀门能承受正压力；阀杆不上下窜动；气缸采用1/4旋转式气缸，角度可调 1°～5°。
产品性能参数：适用范围(Pa)
2x105～1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度（℃）
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
气源压力（MPa）
0.4～0.6
法兰标准
GB/T6070
安装位置
任意
电源电压
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信号反馈
标准出厂：阀位指示器
特殊指定：微动开关；智能型4～20mA DC
气缸可选
标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）
可选常开或常闭

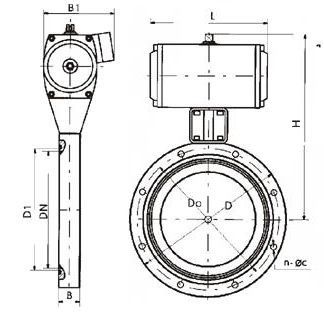

GIQAB型系列气动高真空蝶阀产品外形与结构尺寸：
型号
通径（DN）
ΦD
ΦB
H
A
L
W
n-ΦC
GIQ-50AB
50
110
90
206
26
164
105
4-Φ9
GIQ-63AB
63
130
110
217
32
GIQ-80AB
80
145
125
247
190
124
8-Φ9
GIQ-100AB
100
165
145
257
GIQ-125AB
125
200
175
273
35
8-Φ11
GIQ-150AB
150
225
200
334
247
140
GIQ-200AB
200
285
260
391
45
302
165
12-Φ11
GIQ-250AB
250
335
310
467
50
372
198
GIQ-300AB
300
425
395
557
55
432
225
12-Φ14
GIQ-400AB
400
510
480
640
60
518
243
16-Φ14
GIQ-600AB
600
710
670
892
100
780
408
12-Φ21
GIQAB型系列气动高真空蝶阀安装与维护：
1. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
2. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
3. 连接管道、接头、附件等应情节干净。
4. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
5. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
6. 调试时电磁阀应该开到自动位置。
7. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
8. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
9. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
10. 正常工作情况下每月检查一次，每年检修一次。
