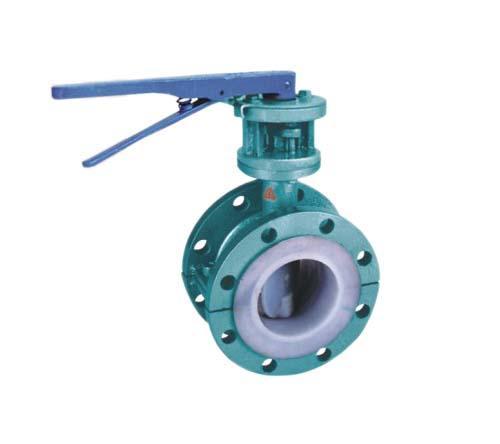

- 产品名称: D41F46手柄法兰式衬氟蝶阀
- 产品介绍:
采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,阀门可承受衬里材料的介质腐蚀。
D41F46手柄法兰式衬氟蝶阀产品简介:
采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,阀门可承受衬里材料的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏,具有严密的密封性能,超长的使用寿命。
适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截断介质的作用,适用于各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等介质。
产品执行标准:设计标准
GB12238
结构长度
GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
GB/T13927
D41F46手柄法兰式衬氟蝶阀设计特点:
1. 阀座镶在有弹性条的阀体槽内;
2. 轴的径向采用O型圈与金属垫的组合;
3. 采用可调性弹子定位,定位准确,结构简单;
4. 四级加载弹性密封,绝对保证了阀门内、外的零泄露;
5. 轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
6. 轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
7. 中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
8. 偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想。
产品零部件材料:零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
PL
RL
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
蝶板
WCB
CF8
CF8M
CF3
CF3M
阀杆
1Cr13
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
000Cr17Ni14Mo2
衬里/阀座
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
紧固销
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
000Cr17Ni14Mo2
填料
PTFE(F4)
填料压盖
WCB
CF8
CF8M
CF3
CF8
支架
WCB
CF8
CF8
紧固螺栓
35
1Cr17Ni2
1Cr18Ni2
螺母
45
1Cr18Ni9
0Cr18Ni9
D41F46手柄法兰式衬氟蝶阀产品外形与结构尺寸:
公称通径DN(mm)
外形尺寸(mm)
参考重量(kg)
L(短)
L(长)
H
H0
A
B
D
D1
Z-фd
50
108
150
63
238
270
65
165
125
4/18
8.5
65
112
170
70
258
270
65
185
145
4/18
9.5
80
114
180
83
278
270
65
200
160
8/18
11
100
127
190
105
293
270
65
220
180
8/18
15
125
140
200
115
309
310
65
250
210
8/18
21
150
140
210
137
336
310
65
285
240
8/22
24
200
152
230
164
514
365
90
340
295
8/22
41
