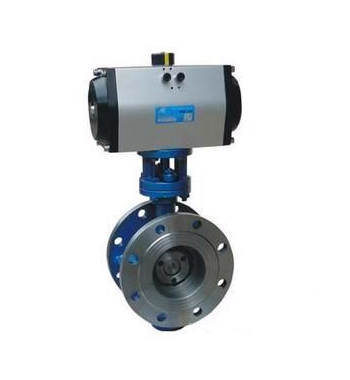

- 产品名称: D643H法兰式硬密封气动蝶阀
- 产品介绍:
采用三偏心结构，阀座与蝶板密封面均采用不同硬度的不锈钢制作，具有良好的耐腐蚀性。
D643H法兰式硬密封气动蝶阀产品简介：
采用三偏心结构，阀座与蝶板密封面均采用不同硬度的不锈钢制作，具有良好的耐腐蚀性。该阀阀体采用一个“U”型不锈钢密封圈，与经过抛光的蝶板三维偏心精密的接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到密封性能最佳的目的。
广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。
设计特点：
a. 该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
b. 该阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能；
c. 蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，耐高温、耐低温、耐腐蚀性，使用寿命长；
d. 本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成，操作灵活、方便、省力、不受介质压力的高低影响。
e. 大规格蝶板采用绗架结构，强度高，过流面积大，流阻小，且具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；
D643H法兰式硬密封气动蝶阀产品性能参数：蝶阀主体
公称通经DN（mm)
50～2000
公称压力PN（MPa)
0.6
1
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
气动执行器
型号
QW系列、AT系列、AW系列
气源压力
0.4 ～ 0.8 MPa
最大回转角度
90°～92°
回信器
AC220V AC110V DC24V
控制信号
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ～ +90℃
产品零部件材料：
蝶阀主体
零件名称
阀体、蝶板
阀轴
密封圈
填料
材料
WCB、合金钢、不锈钢、QT450-10
2Cr13不锈钢、合金钢
不锈钢
柔性石墨
气动执行器
零件名称
缸体
端盖
活塞
QW系列
铝合金型材
压铸铝合金
压铸铝
AT系列
（硬质阳极氧化）
（环氧树脂喷涂）
AW系列
铸钢（硬质阳极氧化）
压铸铝
零件名称
轴
O型圈
指示轴
螺栓
QW系列
钢（镀镍磷合金）
NBR
ABC
SUS304
AT系列
AW系列
钢（镀镍磷合金）
NBR
ABC
SUS304
D643H法兰式硬密封气动蝶阀产品外形与结构尺寸：
公称通径DN(mm)
外形尺寸(mm)
L
H
D
D1
Z-d
50
108
277
165
125
4-14
65
112
287
185
145
4-14
80
114
365
200
160
4-18
100
127
420
220
180
8-18
125
140
436
250
210
8-18
150
140
466
285
240
8-18
200
152
593
340
295
12-22
250
165
682
405
350
12-26
300
178
725
460
410
12-26
350
190
832
520
470
16-26
400
216
862
580
525
16-30
450
222
945
640
585
20-30
安装与维护：
1. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
2. 正常工作情况下每月检查一次，每年检修一次。
3. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
4. 连接管道、接头、附件等应情节干净。
5. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
6. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
7. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
8. 调试时电磁阀应该开到自动位置。
9. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
10. 执行器上安装的各种附件，应分别按照使用说明书进行调试。
