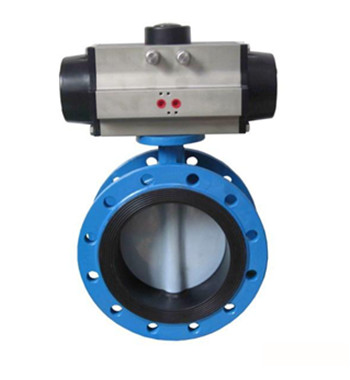

- 产品名称: D641X气动法兰软密封蝶阀
- 产品介绍:
结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
D641X气动法兰软密封蝶阀产品简介:
结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
产品执行标准:制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
设计特点:
1. 本阀结构独特,操作灵活,省力,方便。
2. 蝶板采用框架结构,强度高,过流面积大,流阻小。
3. 密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
4. 本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
5. 整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6. 橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
7. 本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
D641X气动法兰软密封蝶阀产品性能参数:公称通径DN(mm)
50~2000
50~1600
公称压力PN(MPa)
0.6
1
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
气动执行器参数:
执行器型号
GT、AT、AW系列单双作用气动执行器
供气压力
0.4~0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30~+70℃
作用形式
单作用执行机构、双作用执行机构
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
D641X气动法兰软密封蝶阀产品外形与结构尺寸:
DN
主要外形连接尺寸
法兰尺寸和螺栓孔尺寸
L
H
H1
A
B
0.6MPa
1.0MPa
1.6MPa
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
108
82.5
338
180
65
140
110
88
4-14
185
125
99
4-18
165
125
99
4-18
65
112
92.5
358
180
65
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
80
114
100
413
245
72
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
100
127
110
428
240
72
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
125
140
125
444
240
72
240
20
174
8-18
250
210
184
8-18
250
210
184
8-18
150
140
142.5
553
350
93
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
200
152
170
678
350
93
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
250
165
192.5
742
550
350
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
300
178
222.5
803
600
350
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
350
190
252.5
866
600
350
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
400
216
282.5
940
600
350
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
450
222
307.5
995
750
380
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
500
229
335
1058
750
380
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
600
267
390
1163
750
380
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
700
292
447.5
1283
750
380
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
800
318
507.5
1398
750
380
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
900
330
557.5
1498
1250
380
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1000
410
615
1608
1500
580
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1200
470
727.5
1876
1500
580
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
常见故障及检测、排除的方法:
故障现象
检查项目
解决方法
气动阀门不能动作
1.电磁阀是否正常,线圈是否烧坏,电磁阀芯是否被赃物卡死
更换电磁阀、更换线圈、清除赃物
2.对起订执行器进行单独供气试验,检查密封圈及气缸是否是损坏
更换已坏密封圈及气缸
3.阀内是否有杂质将阀芯卡死
清除杂质,更换已损件
4.手动机动的手柄是否处在手动位置
将手柄转到气动位置
动作迟缓、爬行
1.气源压力不够
增加气源压力(0.4-0.7MPa)
2.气动执行器输出扭矩过小
增大气动执行器的型号规格
重新装配调整
4.气源管路堵塞、流量过小
排除堵塞,更换过滤器滤芯
回讯器没有信号
1.电源线路短路或断路
检查电源线路
2.回信内凸轮位置不准确
调整凸轮至正确位置
3.微动开关损坏
更换微动开关
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
