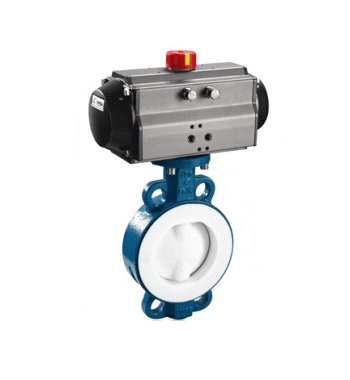

- 产品名称: D671F46气动对夹衬氟蝶阀
- 产品介绍:
采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。
D671F46气动对夹衬氟蝶阀产品简介：
采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合，衬氟蝶阀采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
气动衬氟蝶阀是对阀体内介质所能达到的地方全部采用衬里工艺，内衬材料一般采用FEP(F46)和PCTFE(F3)等氟塑料，可以适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、转子泵强酸、强氧化剂及其它腐蚀性介质等管路，但衬氟阀门受温度的局限比较大(只适用于摄氏-50℃～150℃之间的介质)，能够制作内衬氟塑料的阀门有：衬氟蝶阀、衬氟球阀、衬氟截止阀、衬氟隔膜阀、衬氟闸阀、衬氟旋塞阀等。
产品执行标准：
设计标准
GB12238
结构长度
GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
GB/T13927
气动执行器的选型：
1. 选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
2. 水蒸气或非润滑的介质增加25%安全值
3. 非润滑的干气介质增加60%安全值
4. 非润滑用气体输送的颗粒粉料增加100%安全值
5. 对于清洁、无摩擦的润滑介质增加20%安全值
6. 最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。
D671F46气动对夹衬氟蝶阀产品工作原理：
随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。 另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30～50%，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。
执行机构特点：
a. 采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
b. 齿轮式双活塞，输出力矩大，体积小。
c. 气缸选用铝金材料，重量轻、外形美观。
d. 可在顶部、底部安装手动操作机构。
e. 齿条式连接可调节开启角度、额定流量。
f. 执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
g. IS05211标准连接为产品的安装更换提供了方便。
h. 两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门同步精度。
产品性能参数和零部件材质：驱动
压缩空气5～7bar(可带手轮)
公称通经
50～600mm
公称压力
1.0～1.6MPa
适用温度
PTFE:-30～+150℃
PA:-30～+100℃
连接方式
对夹
阀结构
A型、LT型
阀体材质
304、316、碳钢、铸铁
阀板材质
304、316、碳钢、铸铁
阀座/衬里
PTFE(F4)、FEP(F46)
适用介质
强酸、强碱、强氧化剂等
可选附件
限位开关、定位器、电磁阀、减压阀
D671F46气动对夹衬氟蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径 DN(mm)
50
65
80
100
125
150
200
250
300
L
90
90
100
115
130
140
150
250
270
L1
43
46
49
56
64
70
71
76
83
H
法兰式
63
70
83
105
115
137
164
206
230
对夹式
63
70
83
105
115
137
164
206
230
n-φd
4-18
4-18
8-18
8-18
8-18
8-22
12-22
12-26
12-26
H1
根据所配执行机构而定
A
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D
165
185
200
220
250
285
340
405
460
D1
125
145
160
180
210
240
295
355
410
公称通径 DN(mm)
350
400
450
500
600
700
800
900
1000
L
290
310
330
350
390
430
470
500
550
L1
92
102
113
127
154
165
190
203
216
H
法兰式
248
289
320
343
413
478
525
585
640
对夹式
248
289
320
343
413
478
525
585
640
n-φd
16-26
16-30
20-30
20-33
20-36
24-36
24-39
28-39
28-42
H1
根据所配执行机构而定
A
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D
520
580
640
715
840
910
1025
1125
1255
D1
470
525
585
650
770
840
950
1050
1170
