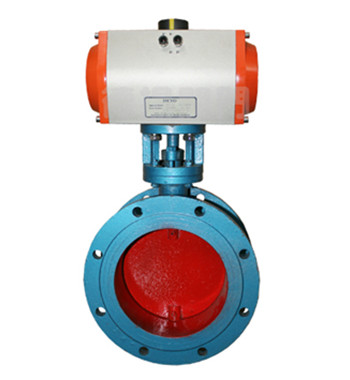

- 产品名称: D641W气动通风蝶阀
- 产品介绍:
采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
D641W气动通风蝶阀产品简介：
采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便、流阻小、流通量大，避免高温膨胀的影响，操作轻便。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。
是一种非密闭型蝶阀，对介质气体气控制或调节作用。采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa，一般适用工业、冶金、环保等管道作通风调节介质流量之用。
气动执行器特点：
1. 可在顶部、底部安装手动操作机构。
2. 齿轮式双活塞，输出力矩大，体积小。
3. 气缸选用铝金材料，重量轻、外形美观。
4. 齿条式连接可调节开启角度、额定流量。
5. IS05211标准连接为产品的安装更换提供了方便。
6. 执行器可选带电讯号反馈指示及附件以实现自动化操作。
7. 两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
8. 采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
产品性能参数：公称通径
DN
50～2000
公称压力
PN(MPa)
0.05
0.25
0.6
试验压力
强度试验
0.075
0.375
0.9
密封试验
≤1.5%泄漏量
适用介质
煤气、含尘气体、烟道气等
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动
D641W气动通风蝶阀气动执行器参数：
执行器型号
GT、AT、AR、AW系列单双作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30～+70℃
作用形式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
产品零部件材料：
零件名称
材料
阀体
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
阀座密封圈
与阀体相同
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料
氟塑料、柔性石墨
产品外形与结构尺寸：
公称通径DN
结构长度
外型尺寸(参考值)
连接尺寸(标准值)
参考重量
(标准值)
0.05MPa和0.25MPa
0.6MPa
毫米
英寸
L
H
H0
A
B
D
D1
D2
n-d
D
D1
D2
n-d
kg
50
2
108
70
286
125
193
140
110
88
4-14
140
110
88
4-14
14
65
2 1/2
112
80
306
125
193
160
130
108
4-14
160
130
108
4-14
15
80
3
114
95
334
125
193
190
150
124
4-18
190
150
124
4-18
17
100
4
127
105
354
125
193
210
170
144
4-18
210
170
144
4-18
20
125
5
140
120
384
125
193
240
200
174
8-18
240
200
174
8-18
25
150
6
140
132
409
125
193
265
225
199
8-18
265
225
199
8-18
29
200
8
152
160
593
165
183
320
280
254
8-18
320
280
254
8-18
47
250
10
165
187
650
165
283
375
335
309
12-18
375
335
309
12-18
67
300
12
178
220
715
165
283
440
395
363
12-22
440
395
363
12-22
78
350
14
190
245
814
175
334
490
445
413
12-22
490
445
413
12-22
96
400
16
216
270
863
175
334
540
495
463
16-22
540
495
463
16-22
130
450
18
222
297
918
175
334
595
550
518
16-22
595
550
518
16-22
142
500
20
229
322
1016
210
425
645
600
568
20-22
645
600
568
20-22
191
600
24
267
377
1128
210
425
755
705
667
20-26
755
705
667
20-26
230
700
28
292
430
1233
210
425
860
810
772
24-26
860
810
772
24-26
250
800
32
318
487
1344
210
425
975
920
878
24-30
975
920
878
24-30
320
900
36
330
537
1560
320
620
1075
1020
978
24-30
1075
1020
978
24-30
410
1000
40
410
587
1660
320
620
1175
1120
1078
28-30
1175
1120
1078
28-30
510
1200
48
470
687
1890
320
620
1375
1320
1280
32-30
1405
1340
1295
32-33
720
1400
56
530
760
2670
575
714
1575
1520
1480
36-30
1630
1560
1510
36-36
1270
1600
64
600
895
2810
575
714
1790
1730
1690
40-30
1830
1760
1710
40-36
1730
1800
72
670
995
3020
575
714
1990
1930
1890
44-30
2045
1970
1918
44-39
2750
2000
80
760
1095
3220
565
810
2190
2130
2090
48-30
2265
2180
2125
48-42
3050
安装与维护：
a. 气动执行器可与阀门直接安装连接，也可以通过支架与接头进行安装连接。连接紧固件不得松动。
b. 保证执行器输出轴与阀门安装的同轴度，并转动灵活，无爬行现象。
c. 调试时电磁阀应该开到自动位置。
d. 正常工作情况下每月检查一次，每年检修一次。
e. 连接管道、接头、附件等应情节干净。
f. 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
g. 调试前应确认空气管道畅通，气压、电压、信号等符合要求。
h. 压缩空气应经过过滤、干燥、露点负15度以下要除湿。
i. 气动操作时，应断开手动装置。手动操作时应断开气动装置。
j. 执行器上安装的各种附件，应分别按照使用说明书进行调试。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
