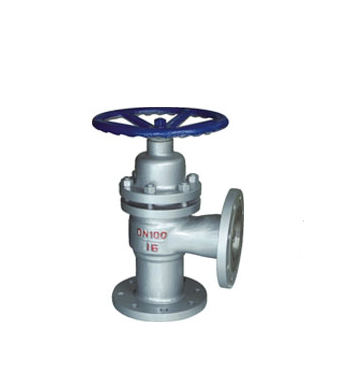

- 产品名称: U44SM角式柱塞阀
- 产品介绍:
与直通式柱塞阀的工作原理完全相同,只不过是安装在管线中的位置不同。
U44SM角式柱塞阀产品介绍:
与直通式柱塞阀的工作原理完全相同,只不过是安装在管线中的位置不同,因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处,而角式柱塞阀正好装在这个部位,这样不但减少了接管弯头,安装方便,省工、省料等特点。U44SM角式柱塞阀产品尺寸:
1.6MPa:
型号
公称通径 DN(mm)
主要外形及连接尺寸(mm)
L0
H
W
D
D1
D2
b
Z-Φ d
U(J)44SM-16cP
15
65
190
100
95
65
45
12
4-14
20
75
210
100
105
75
55
12
4-14
25
80
220
120
115
85
65
12
4-14
32
90
250
140
135
100
78
13
4-18
40
100
280
160
145
110
85
13
4-18
50
115
300
180
160
125
100
13
4-18
65
145
320
200
180
145
120
15
4-18
80
155
340
240
195
160
135
17
8-18
100
175
420
280
215
180
155
17
8-18
125
200
440
320
240
210
185
19
8-18
150
240
530
350
280
240
210
21
8-23
200
300
610
400
335
295
265
23
12-23
250
325
730
520
405
355
295
27
12-25
300
375
850
640
460
410
385
28
12-25
350
394
970
460
520
470
435
30
16-25
400
457
1100
900
580
525
485
32
16-30
2.5MPa:
型号
公称通径 DN(mm)
主要外形及连接尺寸(mm)
L0
H
W
D
D1
D2
B
Z-Φ d
U(J)44SM-25cP
15
65
190
100
95
65
45
14
4-14
20
75
210
100
105
75
55
14
4-14
25
80
230
110
115
85
65
14
4-14
32
90
260
140
135
100
78
15
4-18
40
100
260
160
145
110
85
15
4-18
50
115
290
180
160
125
100
17
4-18
65
145
320
200
180
145
120
19
8-18
80
155
370
240
195
160
135
19
8-18
100
175
420
280
230
190
160
21
8-23
125
200
460
320
270
220
188
25
8-25
150
240
530
350
300
250
218
27
8-25
200
300
610
400
360
310
282
31
12-25
250
325
730
520
425
370
345
33
12-30
300
375
850
640
485
430
408
36
16-30
350
394
970
760
550
490
465
40
16-34
400
457
1100
900
610
550
535
44
16-34

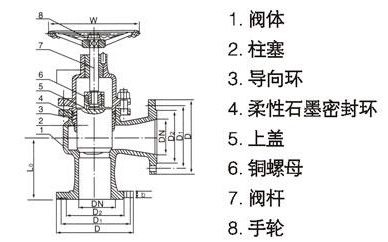

U44SM角式柱塞阀工作原理:
当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性。
U44SM角式柱塞阀产品特点:
1、开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合,从而保证了阀门的密封性,杜绝了内外泄漏。
4、关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
