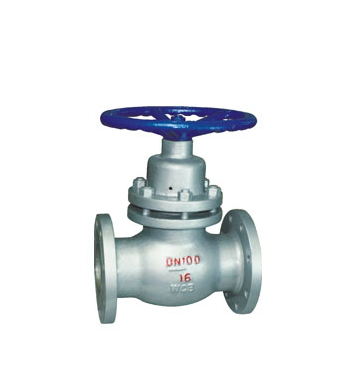

产品名称: U41SM法兰柱塞阀
产品介绍:
安装在蒸汽管道上，阀杆部位无泄漏，是锅炉蒸汽最理想阀门。

产品介绍
服务承诺
订货流程

U41SM法兰柱塞阀产品介绍：
安装在蒸汽管道上，阀杆部位无泄漏，是锅炉蒸汽最理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。

柱塞表面经过高精度外圆磨床加工而成，密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高了柱塞阀的使用寿命。

U41SM法兰柱塞阀产品尺寸：

通径DN	尺寸
通径DN	L	D	D1	D2	b	Z-Φ d	H	H1	D0
U41S-16C
15	130	95	65	45	14	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	20	4-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	215	180	155	24	8-18	278	356	280
105	400	240	210	185	26	8-18	332	440	320
150	480	280	240	210	28	8-23	434	562	360
200	600	335	295	265	30	10-23	498	660	460
250	650/700	405	355	320	38	10-23	540	660	500
300	750	460	410	360	38	10-23	650	680	550
U41S-25C
15	130	95	65	45	16	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	22	8-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	230	190	160	24	8-23	278	356	280
105	400	270	220	188	28	8-25	332	440	320
150	480	300	250	218	30	8-25	434	562	360
200	600	360	310	282	34	10-26	498	660	460
250	650/700	425	370	332	36	10-30	540	660	500
300	750	485	430	390	40	16-30	650	680	550
U41S-40C
15	130	95	65	45	16	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	22	8-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	230	190	160	24	8-23	278	356	280
105	400	270	220	188	28	8-25	332	440	320
150	480	300	250	218	30	8-25	434	562	360
200	600	375	320	282	38	10-30	498	660	460
250	650/700	445	385	345	42	10-30	540	660	500

U41SM法兰柱塞阀工作原理：

当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性。

U41SM法兰柱塞阀产品特点：
1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。
4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。
