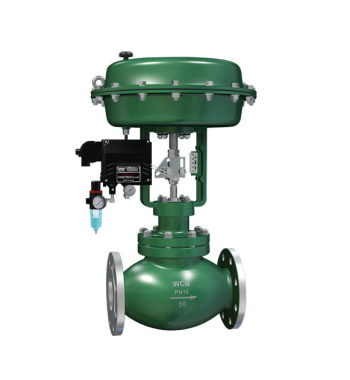

  • 产品名称:    ZHAM ZHBM轻小型气动薄膜套筒调节阀
  • 产品介绍:
    它具有小型、轻巧、结构简单、流量系数大、使用允许压差大、稳定性好、适应性强、装拆维修方便等优点,因此被广泛使用。
  • ZHAM ZHBM轻小型气动薄膜套筒调节阀产品简介:
          它具有小型、轻巧、结构简单、流量系数大、使用允许压差大、稳定性好、适应性强、装拆维修方便等优点,因此被广泛使用。在许多应用场合可替代传统的直通单双座调节阀,广泛应用于石油、化工、冶金、电力、轻工等工业生产过程的自动调节和远程控制中。

    产品工作原理:
         当气动信号压力输入膜室后,在膜片上产生推力,该力压缩一组弹簧,并使推杆移动而带动阀杆使阀塞在套筒内上下移动,改变套筒窗口的节流面积从而达到调节介质流量之目的。套筒上的窗口的大小和几何形状决定了流量系数的大小和流量特性。当膜室推力与弹簧组被压缩后所产生的反力相平衡时,阀塞稳定在某个行程上。阀塞行程的改变与输入信号压力的变化成比例关系。

    设计特点:
         套筒阀是在一个单座阀体内插入一个圆筒形的套筒,以套筒为导向,装配了一个能沿轴向自由移动的阀塞(阀芯)。套筒上切开了具有一定流量特性的孔或窗口。套筒用上阀盖压紧在阀体内,不使用螺纹,便于拆装。阀塞(阀芯)上开有平衡孔,能有效地消除作用于阀塞上的大部分轴向不平衡力。

    ZHAM ZHBM轻小型气动薄膜套筒调节阀技术参数表1:

    公称通径DN

    额定流量系数KV

    固有流量特性

    公称压力PN(Mpa)

    执行机构型号

    额定行程(mm)

    膜片有效面积(㎝2)

    弹簧压力范围(KPa)

    外形尺寸(mm)

    重量

    KV

    0.6KV

    ΦA

    L

    H2

    H1

    (㎏)

    常温

    热片



    25

    15

    9

    直线;等百分比

    6.4

    ZH(A/B)-22

    16

    350

    20-100

    285

    230

    75

    450

    601

    29

    40-200

    40

    35

    20

    ZH(A/B)-23

    25

    80-240

    260

    95

    493

    644

    44

    50

    50

    30

    20-60

    300

    98

    48

    80

    125

    75

    ZH(A/B)-34

    40

    560

    60-100

    360

    380

    132

    618

    783

    84

    100

    190

    115



    430

    156

    629

    793

    116

    150

    400

    240

    ZH(A/B)-45

    60

    900



    470

    550

    208

    847

    1063

    274

    200

    630

    350



    650

    250

    380

    技术参数表2:

    配用执行机构型号

    膜片有效面积Fe(cm2)

    额定行程(mm)

    作用方式

    气源压力(MPa’

    气源接口

    固有可调比R

    ZHA/B-22

    350

    16

    气关式/气开式

    标准0.14;可选用0.25,0.40

    M16×1.5

    30:1

    ZHA/B-23

    350

    25

    ZHA/B-34

    560

    40

    ZHA/B-45

    900

    60

    ZHAM ZHBM轻小型气动薄膜套筒调节阀产品零部件材料:
    阀体上阀盖:
    HT200 -20~200℃
    ZG230-450 -40~450℃
    ZG1Cr18Ni9Ti -250~550℃
    ZG0Cr18Ni12Mo2Ti -250~550℃
    1. 阀芯、阀座:
    1Cr18Ni9 -250~550℃
    0Cr18Ni12Mo2Ti -250~550℃
    2. 填料:聚四氟乙烯 -40~200℃
    3. 膜片:丁晴橡胶夹增强涤沦织物
    4. 压缩弹簧:60Si2Mn
    5. 膜盖:A3

    结构图:
