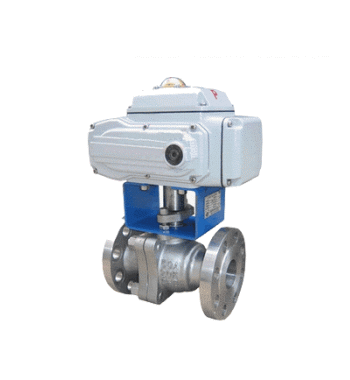

  • 产品名称:    ZDRO型电动O型切断球阀
  • 产品介绍:
     由角行程电动执行机构与球阀调节机构组成。具有结构简单,切换迅速、流通能力大,零泄漏,连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点,适用于高粘度、含纤维、固体颗粒流体的场合,广泛用于石油化工、冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

  • ZDRO电动O型切断球阀产品简介:
         由角行程电动执行机构与球阀调节机构组成。具有结构简单,切换迅速、流通能力大,零泄漏,连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点,适用于高粘度、含纤维、固体颗粒流体的场合,广泛用于石油化工、冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。电动切断球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

    产品执行标准:
    1. 设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
    2. 法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
    3. 结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
    4. 检验主试验:JB/T 9092、API 598。

    设计特点:
    1. 流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
    2. 止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
    3. 阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高增大。
    4. 阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
    5. 由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
    6. 下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
    7. 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

    执行机构技术参数

    阀体参数

    电源

    AC200/220V,50/60Hz

    公称通径

    DN10~300mm

    输出力矩

    50N·M~2000N·M

    公称压力

    PN1.6 2.5 4.0 6.4 31.5MPa(定制)

    动作范围

    0~90° 0~360°

    泄漏量

    软密封:零泄漏

    硬密封:≤额定流量的10-5

    动作时间

    15秒/30秒/60秒

    执行机构

    可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构

    保护装置

    过热保护

    流量特性

    快开特性

    环境温度

    -30°~60°

    可调范围

    DN10-80

    DN100-300

    250:01:00

    350:01:00

    手动操作

    同附带手柄操作

    基本误差

    ±1%

    限位

    电气、机械二重限位

    死区

    ≤1%

    防护等级

    相当于IP-65

    回差

    ≤1%

    位置测量

    可选装开关或电位计

    适用温度

    密封面

    驱动电机

    8W/E

    PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

    进线接口

    PE1/2〞进线线锁

    电动执行机构参数:
    CH系列执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。
    其核心控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。
    目前该阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。
    ZDRO电动O型切断球阀试验标准:

    试验压力

    公称压力(Mpa)

    压力级(class)

    JIS(Mpa)

    (Mpa)

    1.6

    2.5

    4

    6.4

    10

    150

    300

    600

    10K

    20K

    强度试验

    2.4

    3.8

    6

    9.6

    15

    3.1

    7.8

    15.3

    2.4

    3.8

    密封试验

    1.8

    2.8

    4.4

    7

    11

    2.2

    5.6

    11.2

    1.5

    2.8

    气密试验

    0.5~0.7

    产品零部件材料:

    零件名称

    材 料

    阀体

    WCB

    ZG1Cr18Ni9Ti

    CF8

    CF3

    ZG1Cr18Ni12Mo2Ti

    CF8M(316)

    CF3M

    -304

    (304L)

    (316L)

    球体、阀杆

    2Cr13

    1Cr18Ni9Ti

    0Cr19Ni9

    00Cr19Ni11

    1Cr18Ni12Mo2Ti

    0Cr17Ni12Mo2

    00Cr17Ni12Mo2

    -304

    (304L)

    -316

    (316L)

    密封圈

    聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨

    适用介质

    水、气体、蒸汽、油品等

    硝酸等腐蚀性介质

    强氧化性介质

    醋酸等腐蚀介质

    尿素等腐蚀性介质

    产品理想流量特性表:

    公称通径

    不同开度角下的KV值

    温度

    10°

    20°

    40°

    50°

    60°

    70°

    80°

    90°

    50

    2

    4

    9

    17

    32

    60

    97

    151

    215

    80

    6

    11

    22

    44

    83

    155

    250

    389

    550

    100

    9

    18

    35

    71

    133

    248

    398

    620

    890

    150

    20

    40

    80

    160

    300

    560

    900

    1400

    2000

    200

    36

    72

    143

    286

    737

    1002

    1611

    2506

    3580

    250

    57

    113

    226

    453

    848

    1582

    2543

    3955

    5650

    300

    81

    163

    325

    651

    1220

    2278

    3661

    5695

    8100

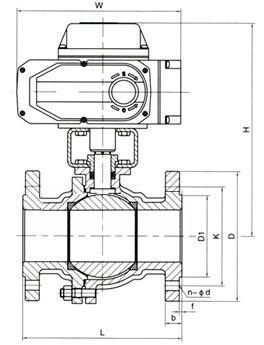

    ZDRO型电动O型切断球阀产品外形与结构尺寸:

    公称压力DN

    L

    D

    H

    L1

    D1

    b

    Z-d1

    H1

    压力

    1.6/2.5/4.0

    1.6/2.5/4.0





    1.6/2.5/4.0

    1.6/2.5/4.0

    1.6/2.5/4.0



    15

    130/130/140

    95

    275

    157

    65

    14/16/16

    4-14

    48

    20

    140/140/150

    105

    280

    157

    75

    14/16/16

    4-14

    53

    25

    150/150/165

    115

    287

    157

    85

    14/16/16

    4-14

    58

    32

    165/165/180

    135

    354

    208

    100

    16/16/18

    4-18

    68

    40

    180/180/200

    145

    312

    208

    110

    16/16/18

    4-18

    73

    50

    200/200/220

    160

    325

    208

    125

    16/20/20

    4-18

    80

    65

    220/220/250

    180

    335

    256

    145

    18/22/22

    4-18/8-18/8-18

    90

    80

    250/250/280

    195

    365

    256

    160

    20/22/22

    8-18

    98

    100

    280/280/320

    215/230/230

    400

    256

    180/190/190

    20/24/24

    8-18/8-23/8-23

    120

    125

    320/320/360

    245/270/270

    420

    256

    210/220/220

    24/28/30

    8-23/8-25/8-25

    140

    150

    360/360/400

    280/300/300

    440

    256

    240/250/250

    24/28/30

    8-23/8-25/8-25

    167

    200

    400/400/550

    335/360/375

    470

    256

    295/310/320

    26/34/38

    12-23/12-25/12-30

    210

    250

    630 750

    405 470

    545

    380









    300

    750 870

    460 530

    580

    380









    注意事项:
    1. 请务必接对电源相序,以免阀门或执行器损坏。
    2. 通电时禁止手动操作。
    3. 户外使用时最好给电动执行器外加防护盖子,防止老化。
    4. 开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
    5. 请不要安装在易爆气体周围,如需防爆订货时请说明。
    6. 请确定输入电压和配线接点是否正确。
    7. 禁止超负荷使用电动执行器。
