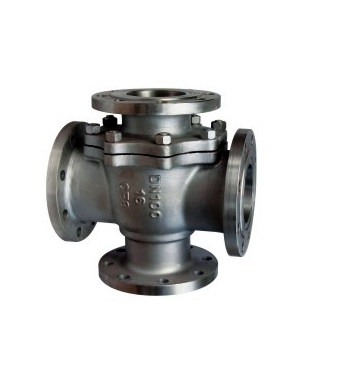

产品名称: Q46F四通球阀
产品介绍:
只需操作扳手或执行器将球体转动90度，可同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。

产品介绍
服务承诺
订货流程

Q46F四通球阀产品简介：
“LL”型四通球阀只需操作扳手或执行器将球体转动90度，可同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。

产品执行标准：
1. 设计和制造：GB/T12237-1989； APl608。
2. 检验和试验：GB/T13927-1992； APl 598。
3. 法兰连接：JB/T79]一2-1994； ASME/ANSI B165。

结构特点：
a. 流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体是，流体阻力小。
b. 密封性能好：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
c. 使用寿命长：阀门的阀芯和光见颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门的使用寿命。

Q46F四通球阀产品优点：
①　手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
②　阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
③　阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
④　根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
⑤　密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
⑥　球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。

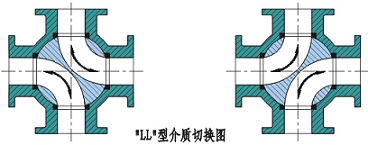

产品换向原理：

产品性能参数：

公称压力PN	常温最大工作压力	壳体试验压力	气密封试验压力	高压密封试验压力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4	4	6	0.6	4.4
C1assl50	2	3	0.6	2.2

产品零部件材料和性能：

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13	柔性石墨	柔性石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo	司太立合金	不锈钢加柔性石墨	编结石墨	-29-425℃
WC9	25Cr2MoV	25Cr2MoV	本体材料	08软钢		-29-425℃
LCB	304	304		F304 F316		-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

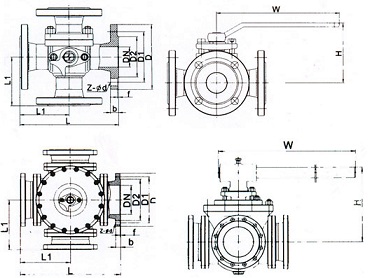

Q46F四通球阀产品外形与结构尺寸：

公称通经DN		150	200×150	200	250×200	250	300×250	300	350×300	350
球孔d1		150	150	200	200	250	250	300	300	350
L		570	570	670	670	760	760	850	850	980
H		219	219	273	273	360	360	395	395	430
手动	H1	330	330	398	398	495	495	580	580	625
	E	-	-	116	116	116	116	171	171	171
	F	-	-	350	350	350	350	400	400	420
	W	1050	1050	600	600	600	600	800	800	800
电动	H2	554	554	600	600	652	652	760	760	770
电动	L1	235	235	235	235	235	235	259	259	400
气动	H3	666	666	736	736	926	926	1059	1059	1127
气动	L2	776	776	736	736	776	776	1060	1060	1060
