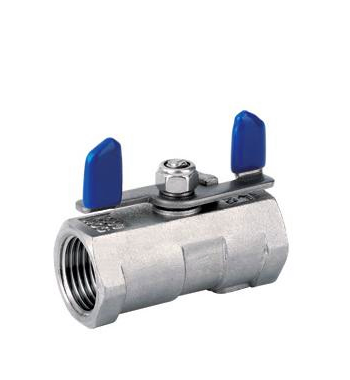

- 产品名称: Q11F一片式蝶型球阀
- 产品介绍:
适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。
Q11F一片式蝶型球阀产品简介：
适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质：可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
广泛用于化工，石油，电力，制药，啤酒，食品，乳品饮料，化妆品及工程配套工业管路等领域。
具有外表美观大方，耐腐蚀，耐高温的优点。
产品执行标准：型号 Type
Q11F
设计标准 Design Standard
GB/T12224，GB/T8464
压力，温度额定值 Pressure Temperature Rating
GB/T12224
连接螺纹标准 End Connection Std
G Rc Rp NPT BSP
BSPT DIN259/299
试验与检验标准 Test Standard
GB/T13927
Q11F一片式蝶型球阀产品性能参数：
公称通径
DN
6---50mm
公称压力
PN
1.6-6.4MPa
Working Pressure
150-600LB
适用温度
-579
适用介质
水 天然气 油品
产品零部件材料：
序号 NO.
零件名称 PART NAME
材质 MATERIAL
1
阀盖 CPA
CF8/CF8M
2
密封垫 JIONT GASKET
PTFE
3
阀体 BODY
CF8/CF8M
4
球体 BALL
304/316
5
阀杆STEM
304/316
6
密封圈 JIONT RING
PTFE
7
止推垫片 THTUST WASHET
PTFE
8
填料 STEM PACKING
304/316
9
填料压盖螺母 GLAND NUT
304/316
10
弹簧垫圈 STEM WASHER
304/316
11
阀杆螺母 STEM NUT
304/316
12
手柄 HANDLE COVER
304/316
13
手柄套 HANDLE COVER
塑料 PLASTIC
Q11F一片式蝶型球阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】SIZE
1/4”
3/8:”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
D
6
10
15
20
25
32
40
50
L
40
45
55
60
72
78
83
100
H
35
37
43.5
47
55
57
69
74.5
E
64
70
89
90
103
103
127
127
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
