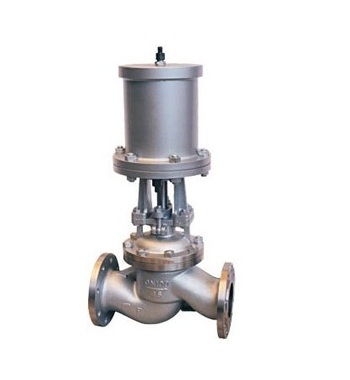

- 产品名称: J641H气动法兰截止阀
- 产品介绍:
结构简单、制造和维护方便;工作行程小,启闭时间短。
J641H气动法兰截止阀产品简介:
采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。
产品工作原理:
利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以改变主轴旋转方向,根据负载截止阀所需旋转扭矩的要求,可调整气缸组合数目,带动负载截止阀工作。
J641H气动法兰截止阀产品执行标准:设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB/T79
检验与试验
JB/T9092
材 料
碳钢
GB/T12229
不锈钢
GB/T12230
合金钢
Q/ZB66
标 志
GB/T12220
供 货
JB/T7928
产品零部件材料:
阀体
阀盖
阀瓣
密封圈
阀杆
填料
适用介质
适用温度
(≤℃)
WCB
WCB+D507MO
D577
2Crl3
柔性石墨
水、油品、蒸汽
425
ZGlCrl8Ni9Ti
0Crl8Ni9Ti
Stellite6
lCrl8Ni9Ti
PTFE
硝酸类
200
Stellite12
ZGlCrl8Ni2Mo2Ti
CF8M
lCrl8Ni2Mo2Ti
lCrl8Ni2Mo2Ti
PTFE
磷酸类、
200
Stellite12
碱类、混酸
ZG00Crl7Nil4M02
CF3M
Stel1ite6
316L
PTFE
磷酸类、
200
Stellite12
尿素、甲铵液
ZGlCr5MO
ZGlCr5MO
Stel1ite6
25Cr2Mo1VA
柔性石墨
水、油品、蒸汽
550
Stellite12
J641H气动法兰截止阀产品外形与结构尺寸:
公称压力
公称通径
标准值
参考值
PN(MPa)
DN(mm)
L
D
D1
n2
D6
b
f
f1
Z-φd
L1
H
1.6
50
230
160
125
100
16
3
4-φ18
185
645
65
290
180
145
120
18
3
4-φ18
232
690
80
310
195
160
135
20
3
8-φ18
232
715
100
350
215
180
155
20
3
8-φ18
232
770
125
400
254
210
185
22
3
8-φ18
283
780
150
480
280
240
210
24
3
8-φ23
283
810
200
600
335
295
265
26
3
12-φ23
283
967
250
622
405
355
320
30
3
12-φ25
283
1143
300
698
460
410
375
30
4
12-φ25
283
1292
2.5
50
230
160
125
100
20
3
4-φ18
185
645
65
290
180
145
120
22
3
8-φ18
232
690
80
310
195
160
135
22
3
8-φ18
232
715
100
350
230
190
160
24
3
8-φ23
232
770
125
400
270
220
188
28
3
8-φ25
283
780
150
480
300
250
218
30
3
8-φ25
283
810
200
600
360
310
278
34
3
12-φ25
283
967
250
622
425
370
332
36
3
12-φ30
283
1143
300
698
485
430
390
40
4
16-φ30
283
1292
