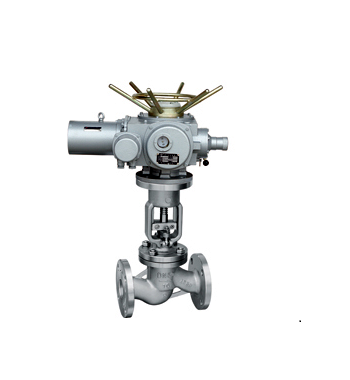

- 产品名称: J941H电动法兰截止阀
- 产品介绍:
适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
J941H电动法兰截止阀产品简介:
适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
产品设计标准:设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB/T79
检验与试验
JB/T9092
材 料
碳钢
GB/T12229
不锈钢
GB/T12230
合金钢
Q/ZB66
标 志
GB/T12220
供 货
JB/T7928
产品工作原理:
倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。 配有多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。电动截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
设计特点:
1. 选材考究,符合国内、外相关标准,结构合理,造型美观。
2. 阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3. 阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4. 可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5. 阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6. 倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
7. 配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。
J941H电动法兰截止阀试验压力:公称压力PN(MPa)
实验压力(MPa)
壳体
密封(液)
密封(气)
上密封
1.6
2.4
1.8
0.6
1.8
2.5
3.8
2.8
0.6
2.8
4
6
4.4
0.6
4.4
6.4
9.6
7
0.6
7
10
15
11
0.6
11
16
24
18
0.6
18
产品零部件材料与适用介质和温度:
阀体
阀盖
阀瓣
密封圈
阀杆
填料
适用介质
适用温度
(≤℃)
WCB
WCB+D507MO
D577
2Crl3
柔性石墨
水、油品、蒸汽
425
ZGlCrl8Ni9Ti
0Crl8Ni9Ti+
Stellite6
lCrl8Ni9Ti
PTFE
硝酸类
200
Stellite12
ZGlCrl8Ni2Mo2Ti
CF8M+
lCrl8Ni2Mo2Ti
lCrl8Ni2Mo2Ti
PTFE
磷酸类、
200
Stellite12
碱类、混酸
ZG00Crl7Nil4M02
CF3M+
Stel1ite6
316L
PTFE
磷酸类、
200
Stellite12
尿素、甲铵液
ZGlCr5MO
ZGlCr5MO+
Stel1ite6
25Cr2Mo1VA
柔性石墨
水、油品、蒸汽
550
Stellite12
J941H电动法兰截止阀产品外形与结构尺寸:
公称压力
公称通径
标准值
参考值
PN(MPa)
DN(mm)
L
D
D1
n2
D6
b
f
f1
Z-φd
L1
H
重量(kg)
1.6
50
230
160
125
100
16
3
4-φ18
590
645
48
65
290
180
145
120
18
3
4-φ18
590
690
60
80
310
195
160
135
20
3
8-φ18
590
715
65
100
350
215
180
155
20
3
8-φ18
590
770
71
125
400
254
210
185
22
3
8-φ18
590
780
119
150
480
280
240
210
24
3
8-φ23
590
810
210
200
600
335
295
265
26
3
12-φ23
810
967
320
250
622
405
355
320
30
3
12-φ25
810
1143
550
300
698
460
410
375
30
4
12-φ25
830
1292
785
安装说明:
a. 请务必接对电源相序,以免阀门或执行器损坏。
b. 通电时禁止手动操作。
c. 户外使用时最好给电动执行器外加防护盖子,防止老化。
d. 开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
e. 请不要安装在易爆气体周围,如需防爆订货时请说明。
f. 请确定输入电压和配线接点是否正确。
g. 禁止超负荷使用电动执行器。感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
