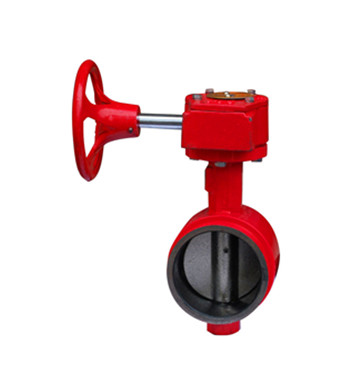

  • 产品名称:    D381X沟槽蝶阀
  • 产品介绍:
    应用于输送流体管道的给排水、消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
  • D381X沟槽蝶阀产品简介:
          采用国外先进技术及本公司多次改进设计。以碳钢为主要材质,阀体采用厚壁无缝管焊接而成,阀板为球墨铸铁,质量可靠,比铸铁更为坚固耐用,外观更加美观,而且价格更优,又具备与管件连接所需求的快捷性。广泛应用于输送流体管道的给排水、消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。

    设计特点:
    1. 轻便。卡箍接洽重量轻、螺栓数目少、安置方便,不用要格外技能。
    2. 经济。由于安置快捷、无须格外技能,安置返修率低,因而综合安置工本较法兰可减省30-50%。
    3. 可靠。科学公道的机关策画,奇特的C型橡胶密封圈、实现三重密封,担保了连结密封的可靠性。
    4. 快捷。采取沟槽卡箍接洽和相应的管件安置管路,动工中不用要焊,不用要二次镀锌、二次安置。升高了安置速率。
    5. 平安。用沟槽式卡箍接洽及相应的管件安置动工,只需机械组装,无须焊接,没有明火,因此,没有焊渣 混浊管路,可确保工地平安,对禁火情况条件下的动工,尢为适宜。
    6. 占用空间小。沟槽式卡箍接洽连结所占空间约为法兰的70%,并且由于紧固螺栓数目少且无对象性,格外实用空间狭窄情况条件下的动工。
    7. 维护简略。平安可靠的产物格量,只要安置妥贴,管路都市一次试压及格,平安运行,平常无须维护,零配件数十年无须调换。
    8. 实用管材普遍。沟槽式卡箍接洽可以用来连结百般无缝钢管、镀锌钢管、焊接钢管、不锈钢管、铜管等金属管材。
    9. 可实现管路的柔性连结。柔性沟槽式卡箍接洽连结的管路呈柔性体系,能吸取管子因温度改变发生的长度位移,容许管子有必定偏移角度。

    D381X沟槽蝶阀产品性能参数:

    公称压力

    1.O

    1.6

    2.5

    试验压力

    壳体强度

    1.5

    2.4

    3.75

    密封性能

    1.1

    1.76

    2.75

    适用介质

    产品类型

    铸铁、球墨铸铁

    碳钢

    不锈钢

    适用介质

    水、蒸汽、油品、空气

    水、蒸汽

    水、蒸汽、油品、空气

    硝酸类

    工作温度

    密封面材质

    橡胶

    乙腈橡胶

    乙丙橡胶

    氟橡胶

    聚四氟塑料

    不锈钢

    工作温度

    ≤60

    ≤80

    ≤250

    ≤250

    ≤200

    ≤200

    ≤200

    产品零部件材料:

    产品类型

    材质

    阀体

    阀板

    阀轴

    填料

    密封面

    铸铁

    HT200

    球铁、碳钢、喷涂或不锈钢

    铬不锈钢

    不锈钢或铜

    橡胶NBR、丁晴橡胶NBR、乙丙EPOM、氟橡胶PTFE、聚四氟塑料F46

    球墨铸铁

    QT450

    球铁、碳钢、喷涂或不锈钢

    铬不锈钢

    不锈钢或铜

    铜或不锈钢

    铬不锈钢

    碳钢

    WCB

    球铁、碳钢、喷涂或不锈钢

    铬不锈钢

    不锈钢或铜

    不锈钢

    1Crl8Ni9T1(304)

    不锈钢

    不锈钢

    不锈钢

    D381X沟槽蝶阀产品外形与结构尺寸:



    公称通径DN(mm)

    外形尺寸(mm)

    D

    A1

    B1

    C

    L

    H1

    H0

    E

    F

    D0

    50

    60

    14.5

    9.5

    2.2

    88

    60

    220

    245

    65

    120

    65

    76

    14.5

    9.5

    2.2

    90

    75

    245

    245

    65

    120

    80

    89

    14.5

    9.5

    2.2

    96

    80

    270

    245

    65

    120

    100

    114

    16

    9.5

    2.2

    115

    94

    300

    245

    65

    120

    125

    140

    16

    9.5

    2.2

    123

    112

    320

    245

    65

    120

    150

    165

    16

    9.5

    2.2

    132

    125

    350

    245

    65

    140

    200

    219

    19

    13

    2.5

    147

    150

    400

    260

    90

    140

    250

    273

    19

    13

    2.5

    159

    220

    600

    260

    125

    140

    300

    325

    19

    13

    3.3

    165

    250

    740

    330

    180

    240

    350

    377

    25

    13

    3.3

    165

    265

    765

    330

    190

    280

    400

    426

    25

    13

    5.5

    170

    300

    875

    425

    210

    320

    450

    480

    25

    13

    5.5

    180

    330

    940

    425

    210

    320

    500

    530

    25

    13

    5.5

    190

    350

    995

    425

    210

    350

    600

    630

    25

    13

    5.5

    210

    410

    1130

    425

    210

    350

    感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门
    如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
    本厂专业提供蝶阀球阀、水利控制阀、止回阀呼吸阀截止阀针型阀过滤器阻火器背压阀柱塞阀旋塞阀、船用阀门塑料阀门等各类阀门

  • 质量推动发展,昊沃为您创造更多价值
    不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
    昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
    加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
    一、产品标准
    产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
    二、售前服务
    产品介绍,疑难解答,非标产品设计,技术交流。
    三、售中服务
    1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
    2.保证及时供货,守信合同,随时保持与客户联系。
    四、售后服务
    一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
    二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
    三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
  • 询 价 指 南:
    询问阀门产品时,必须提供以下资料与参数:
    1) 所需阀门名称
    2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
    3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
    4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
    5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
    6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
    7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
    8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
    9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
    10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
    11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)

    订 货 须 知:

    一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
    1) 公称直径、全通径、缩径、管道尺寸
    2) 连接形式
    3) 结构长度
    4) 阀门重量要求
    5) 阀门启闭速度和启闭次数
    6) 实验、检验标准及其他要求
    7) 运用介质及温度、压力范围
    8) 阀门工作环境及保养条件(是否防爆)
    9) 阀门的流通能力和流体阻力系数
    10) 驱动装置能源特性(交流电或直流、电压、空气压力)
    二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
    三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
