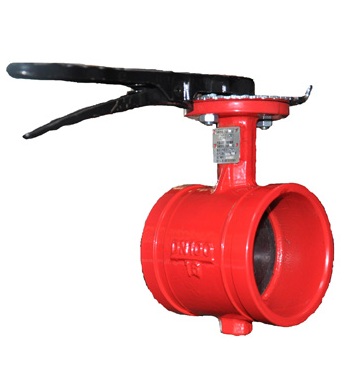

- 产品名称: D81X沟槽蝶阀
- 产品介绍:
以碳钢为主要材质，阀体采用厚壁无缝管焊接而成，阀板为球墨铸铁，质量可靠，比铸铁更为坚固耐用，外观更加美观，而且价格更优。
D81X沟槽蝶阀产品简介：
采用国外先进技术及本公司多次改进设计。以碳钢为主要材质，阀体采用厚壁无缝管焊接而成，阀板为球墨铸铁，质量可靠，比铸铁更为坚固耐用，外观更加美观，而且价格更优，又具备与管件连接所需求的快捷性。可广泛应用于给排水、消防、石油、化工、医药、钢铁等管路上作为截断或调节之用。
设计特点：
小型轻便，容易拆装及维修，并可有任意位置安装。
结构简单，紧凑，90°回转启闭迅速。
操作扭矩小，省力轻巧。
流量特性趋于直线，调节性能好。
启闭试验次数多达数万次，寿命长。
达到完全密封，气体试验泄漏为零。
D81X沟槽蝶阀产品性能参数：公称压力
1.O
1.6
2.5
试验压力
壳体强度
1.5
2.4
3.75
密封性能
1.1
1.76
2.75
适用介质
产品类型
铸铁、球墨铸铁
铜
碳钢
不锈钢
适用介质
水、蒸汽、油品、空气
水、蒸汽
水、蒸汽、油品、空气
硝酸类
工作温度
密封面材质
橡胶
乙腈橡胶
乙丙橡胶
氟橡胶
聚四氟塑料
铜
不锈钢
工作温度
≤60
≤80
≤250
≤250
≤200
≤200
≤200
产品零部件材料：
产品类型
材质
阀体
阀板
阀轴
填料
密封面
铸铁
HT200
球铁、碳钢、喷涂或不锈钢
铬不锈钢
不锈钢或铜
橡胶NBR、丁晴橡胶NBR、乙丙EPOM、氟橡胶PTFE、聚四氟塑料F46
球墨铸铁
QT450
球铁、碳钢、喷涂或不锈钢
铬不锈钢
不锈钢或铜
铜
铜
铜或不锈钢
铬不锈钢
钢
碳钢
WCB
球铁、碳钢、喷涂或不锈钢
铬不锈钢
不锈钢或铜
不锈钢
1Crl8Ni9T1(304)
不锈钢
不锈钢
不锈钢
D81X沟槽蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径DN（mm）
外形尺寸（mm）
D
A1
B1
C
L
H1
H0
E
F
50
60
14.5
9.5
2.2
88
60
220
245
65
65
76
14.5
9.5
2.2
90
75
245
245
65
80
89
14.5
9.5
2.2
96
80
270
245
65
100
114
16
9.5
2.2
115
94
300
245
65
125
140
16
9.5
2.2
123
112
320
245
65
150
165
16
9.5
2.2
132
125
350
245
65
200
219
19
13
2.5
147
150
400
260
90
