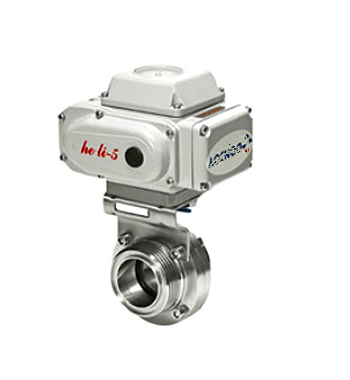

- 产品名称: D921F卫生级丝扣电动蝶阀
- 产品介绍:
采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。
D921F卫生级丝扣电动蝶阀产品简介:
采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。卫生级丝扣电动蝶阀使阀门打开和维修快捷容易,使过程停机时间缩短,被广泛应用于食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业等过程控制场合。
设计特点:
1) 可以任何位置安装,维修方便。
2) 操作力矩小,操作方便,省力灵巧。
3) 密封材料耐老化、耐腐蚀,使用寿命长等特点。
4) 设计新颖、合理、结构独特,重量轻,启闭迅速。
5) 该阀流道内壁经过240Grit抛光,内部流道没有死角,易清洗。
6) 该阀阀体、阀板采用304/316/316L材料,表面抛光,阀座阀采用硅胶,无毒且卫生。
D921F卫生级丝扣电动蝶阀产品性能参数:公称通径
DN(mm)
15-150
公称压力
PN(Mpa)
0.6
1
1.6
试验压力
强度试验
0.9
1.5
2.4
试验压力
密封试验
0.66
1.1
1.76
实验压力
气密封试验
0.6
0.6
0.6
使用介质
空气 水 蒸汽 油品等
产品零部件材料:
零件
阀体
蝶板
阀杆
密封圈
填料
材料
304 316 316L
硅橡胶、氟橡胶、聚四氟
密封材料的选用和适用温度:
材料名称
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
PTEF
SI
VTTON
NR
PA
型号代号
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高温度
232°
250°
204°
85°
93°
耐最低温度
-268°
-70°
-23°
-20°
-73°
适用工作温度
-30°--150°
-70--150°
-23°--150°
-20°--85°
-30°--93°
D921F卫生级丝扣电动蝶阀产品外形与结构尺寸:
公称通径DN(mm)
A
B
C
L
H
H1
15
66
78
34*1/8
157.5
131
170
20
66
78
44*1/6
157.5
131
170
25
66
78
52*1/6
157.5
131
170
32
70
86
58*1/6
157.5
131
174
40
74
90
65*1/6
157.5
131
176
50
76
106
78*1/6
157.5
131
184
65
84
124
95*1/6
157.5
145
207
80
90
139
110*1/4
208
145
214.5
100
108
159
130*1/4
208
145
224.5
125
130
185
160*1/4
208
145
237.5
150
150
215
190*1/4
208
145
252.5
如有任何疑问,您可以致电给我们021-56318396 13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展,昊沃为您创造更多价值
不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
二、售前服务
产品介绍,疑难解答,非标产品设计,技术交流。
三、售中服务
1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货,守信合同,随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南:
询问阀门产品时,必须提供以下资料与参数:
1) 所需阀门名称
2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)
订 货 须 知:
一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件(是否防爆)
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性(交流电或直流、电压、空气压力)
二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
