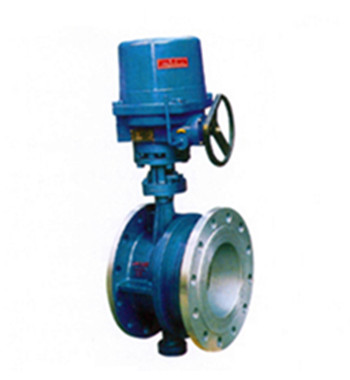

- 产品名称: SD943H电动伸缩蝶阀
- 产品介绍:
适用于温度≤425℃，公称压力≤1.6MPa的食品、医药、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。
SD943H电动伸缩蝶阀产品简介：
适用于温度≤425℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。SD943H电动伸缩蝶阀配用的执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。
设计特点：
1. 密封部位可调节更换、密封性能可靠等特点
2. 设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
3. 伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便；
SD943H电动伸缩蝶阀产品性能参数：公称通径
DN（mm）
50～2000
公称压力
PN（MPa）
0.6
1
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用温度
≤425℃
适用介质
空气、水、蒸气、煤气、油品等。
执行器技术参数：
a. 相对温度：≤90%(25℃时）
b. 工作制：为短时10分钟（可订制30分钟）。
c. 环境温度：-20—+60℃（特殊订货-60—+80℃）
d. 防护等级：户外型和防爆型为IP55（可订制IP67）。
e. 电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
f. 普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
SD943H电动伸缩蝶阀产品零部件材料：零件名称
材料
零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
阀杆
2Cr13、不锈钢、铬钼钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
伸缩管
铸铁、铸钢、不锈钢、铬钼钢
密封圈
橡胶、聚四氟、聚内脂、不锈钢
填料
柔性石墨
SD943H电动伸缩蝶阀产品外形与结构尺寸：
DN
连接尺寸（mm）
（mm）
H1
H2
H3
Lmax
Lmin
L
L1
L2
L3
L4
D
D1
Z-Фd
50
80
112
248
163
138
151
103
185
103
297
165
125
4-18
65
95
112
248
188
152
170
103
185
103
297
185
145
4-18
80
98
130
248
192
162
177
103
185
103
297
200
160
8-18
100
114
142
248
215
175
205
103
185
103
297
220
180
8-18
125
128
174
248
230
185
215
103
185
103
297
250
210
8-18
150
139
180
333
240
195
225
103
185
103
297
285
240
8-22
200
174
225
333
265
215
245
103
185
103
297
340
295
12-22
250
215
266
342
295
235
260
103
185
103
292
405
355
12-26
300
245
290
342
302
252
282
118
322
118
250
460
410
12-26
350
270
320
342
321
271
301
118
322
118
250
520
470
16-26
400
305
400
342
333
283
313
118
322
118
250
580
525
16-30
450
325
425
342
354
304
334
118
322
118
250
640
585
20-30
500
360
480
342
366
316
346
118
322
118
250
715
650
20-33
600
445
520
415
418
368
398
190
322
155
362
840
770
20-36
700
505
582
415
445
395
425
190
377
155
362
910
840
24-36
800
560
620
365
475
425
455
245
681
190
482
1025
950
24-39
900
630
715
365
505
455
485
245
766
268
370
1125
1050
28-39
1000
680
760
365
515
465
495
245
766
268
370
1255
1170
28-42
1200
795
905
396
562
512
542
245
879
268
405
1485
1390
32-48
SD943H电动伸缩蝶阀安装说明：
1) 伸缩管安装在阀门后。
2) 伸缩蝶阀在安装前必须平放，切勿随意磕碰。
3) 管道施工现场严禁随意拆卸解体伸缩蝶阀。
4) 伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
5) 法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。
6) 伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。
7) 当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。
8) 伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出，支架的支承力按下列公式计算，运行时严禁将支架卸掉。
9) 伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通蝶栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓严禁卸掉（螺栓另配）。
10) 本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管道上的两法兰面要求平行。
