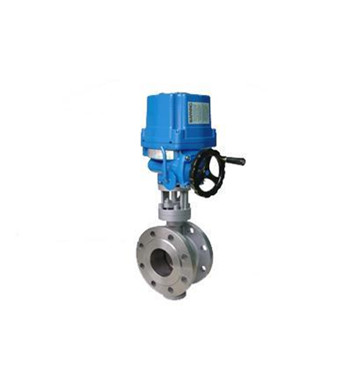

- 产品名称: D943H防爆硬密封电动蝶阀
- 产品介绍:
具有体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别适合于粘稠、含颗粒、纤维性质的介质场合。
D943H防爆硬密封电动蝶阀产品简介：
具有体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别适合于粘稠、含颗粒、纤维性质的介质场合，被广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
设计特点：
1. 采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能。
2. 蝶阀设有密封调节装置，长期使用后若密封性能下降，可调节蝶板密封圈向发座靠近即可恢复原有密封性能，大大地提高使用寿命。
3. 多层次硬密封蝶阀密封是采用软硬层金属片层叠成，通过高精度机械加工成形，嵌装在蝶板上与阀座吻合，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封性能。
D943H防爆硬密封电动蝶阀产品性能参数和零部件材料：FH系列电动执行机构技术参数
D943H防爆硬密封电动蝶阀阀体参数
电源
AC110、220、380V/DC24、220V
公称通径
DN50~400mm
输出力矩
80N·M~3000N·M
公称压力
PN1.6-4.0MPa
任选功能
开关型、调节型
阀轴材质
碳钢、304/316/316L不锈钢
动作范围
0~90°±5°
阀体材质
碳钢、不锈钢
电机
全封闭鼠笼式感应电机
阀板材质
304/316/316L不锈钢 、尼龙
环境温度
-20℃~70℃
阀座密封
EPDM、NBR、耐磨橡胶
手动操作
机械离合机构
结构形式
三维偏心
自锁装置
蜗轮、蜗杆机构提供自锁
温度
PTFE≤130℃、合金≤425℃
防护等级
Ex d Ⅱ BT6 IP67
适用介质
水、空气、天然气
输入信号
0-10，1-5VDC/4-20mA(智能型)
特点
用途广、整体造价低、流量大、流阻小
D943H防爆硬密封电动蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】公称通径
连接尺寸（mm）
额定功率
DN（mm）
L
D
D1
H
H1
L1
Z-Φd
50
108
165
125
112
482
161
4-18
20W
65
112
185
145
115
491
161
4-18
20W
80
114
200
160
120
526
161
8-18
20W
100
127
220
180
138
550
240
8-18
20W
125
140
250
210
164
624
240
8-18
40W
150
140
285
240
175
656
240
8-22
40W
200
152
340
295
200
774
240
12-22
40W
250
165
405
355
243
888
240
12-26
90W
300
178
460
410
250
953
240
12-26
90W
350
190
520
470
280
1014
240
16-26
120W
400
216
580
525
305
1078
240
16-30
120W
如有任何疑问，您可以致电给我们021-56318396 13917079580（小吕），我们一定会尽心尽力为您提供优质的服务。
本厂专业提供蝶阀、球阀、水利控制阀、止回阀、呼吸阀、截止阀、针型阀、过滤器、阻火器、背压阀、柱塞阀、旋塞阀、船用阀门、塑料阀门等各类阀门。
-
质量推动发展，昊沃为您创造更多价值
不断提升质量，精益求精，“有口皆碑，品质卓越的质量”是昊沃永恒的主题。
昊沃严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、服务、销售的有序运行。
加强与用户之间的沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我公司做出以下承诺：
一、产品标准
产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准，密封面硬度达到国家规定要求。
二、售前服务
产品介绍，疑难解答，非标产品设计，技术交流。
三、售中服务
1.对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
2.保证及时供货，守信合同，随时保持与客户联系。
四、售后服务
一、货到现场后现场安装人员如需进行技术指导安装，技术培训和调试指导服务，卖方负责委派技术人员进行视频培训与指导。如需要到现场培训，由双方协商而定。
二、质保期为收到货物之日起算12个月，质保期内产品质量按照国家标准实行，
三、卖方承诺接到买方售后服务电话后尽早给予解决方案，如果需要去现场售后服务的，卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场，并承诺在到达现场后立即给予处理直到系统能正常运行。
- 询 价 指 南：
询问阀门产品时，必须提供以下资料与参数：
1) 所需阀门名称
2) 所需阀门产品在什么行业使用：石油、电力、化工、天然气、空调、消防、市政。
3) 所需阀门介质（流体）的工作温度（常温、底温、高温、多少温度）
4) 所需阀门介质的物理、化学性能（腐朽性、易燃易爆性、毒性、物态等）
5) 所需阀门的密封面要求（金属密封；本体密封W. 软密封、橡胶、四氟）
6) 所需阀门阀体选用何种材质（铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等）
7) 所需阀门介质的工作压力（6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等）
8) 所需阀门公称尺寸（规格大小）（几分、几英寸、多少MM）
9) 所需阀门结构长度（对阀门L有什么要求，现场空间位置是否够用）
10) 所需阀门与管道的连接形式（螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等）
11) 所需阀门阀门的操作方式（手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等）
订 货 须 知：
一、如客户对采购清单上的产品有特殊要求，须在订合同前提供以下说明：
1) 公称直径、全通径、缩径、管道尺寸
2) 连接形式
3) 结构长度
4) 阀门重量要求
5) 阀门启闭速度和启闭次数
6) 实验、检验标准及其他要求
7) 运用介质及温度、压力范围
8) 阀门工作环境及保养条件（是否防爆）
9) 阀门的流通能力和流体阻力系数
10) 驱动装置能源特性（交流电或直流、电压、空气压力）
二、如由客户自己提供确定的阀门类型和型号时，客户应给予正确说明：其型号的含义和相关要求，在供需双方理解一致的条件下签订合同。
三、 本公司可以根据客户特殊要求配置各类驱动装置（在各项技术能达到的情况下）。
