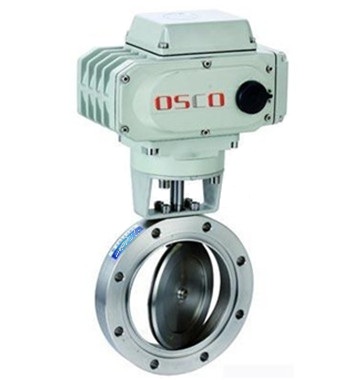

- 产品名称: 电动高真空蝶阀
- 产品介绍:
适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。
电动高真空蝶阀产品简介：
采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。
适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。该阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏，其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。
设计特点：
1. 可以多工位安装，不受介质流向影响。
2. 体内无连杆、螺栓等、工作可靠、使用寿命长。
3. 该阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏
4. 内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
5. 其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。
6. 新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
7. 采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
电动高真空蝶阀产品性能参数：型号
公称压力（MPa)
0.25
0.25
试验压力（MPa)
强度试验
0.4
0.4
密封试验
0.275
0.275
工作压力（MPa)
0.25
0.25
适用介质
无腐蚀饱和水蒸汽
适用温度
≤120
≤200
真空浅漏率
≤6.67×10-2PaM3S-1
法兰连接尺寸标准
GB25555～2556-81
压力试验标准
GB/T13927-92
产品零部件材料：
零件名称
材料
阀体、阀板
Q235-A、F钢板
阀轴、密封座
2Cr13、1Cr18Ni9Ti
蝶板密封圈
三元乙橡胶、氟橡胶
电动高真空蝶阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】型号
通径(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GID-25
25
70
55
177
22
160
113
4-Φ7
GID-32
32
78
64
182
GID-40
40
85
70
186
GID-63
63
130
110
229
26
4-Φ9
GID-80
80
145
125
273
30
196
121
GID-100
100
170
145
285
4-Φ12
GID-125
125
195
170
299
35
GID-150
150
220
195
368
255
158
8-Φ12
GID-200
200
275
250
394
40
GID-250
250
330
300
426
45
GID-300
300
380
350
449
55
8-Φ14
GID-400
400
500
465
538
60
310
207
8-Φ18
