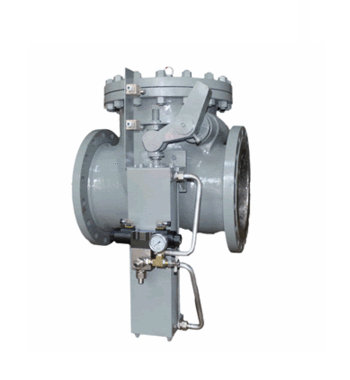

  • 产品名称:    H664H/Y抽气止回阀
  • 产品介绍:
    主要用在600MW以下火力发电汽轮机抽汽系统,防止介质或水倒流,对汽轮机水泵等重要设施起到保护作用。其性能要求为在管道介质倒流、断电、事故等非常状态下,该阀门瞬间关闭,关闭时间小于0.5秒。
  • H664H/Y抽气止回阀产品简介:
         主要用在600MW以下火力发电汽轮机抽汽系统,防止介质或水倒流,对汽轮机水泵等重要设施起到保护作用。其性能要求为在管道介质倒流、断电、事故等非常状态下,该阀门瞬间关闭,关闭时间小于0.5秒。

    产品用途:
         用于电厂或热电厂抽气系统,或其它系统的和水等非腐蚀性介质管道上,防止汽轮机级负荷时汽轮机内的压力突然降低,抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮对片打碎,毁坏汽轮发电机的恶性事故,并防止加热器系统管道泄漏使水从抽汽紧密的关闭,确保在给水加热器出现水位超高时,气动装置部件接到液体逆流信号后,将汽轮机迅速隔开,给汽轮机或抽气系统以最大保护。
    气路系统工作原理:
        气源来自压缩空气(气源压力0.4~0.6Mpa),经过球阀进入二位三通电磁阀,最后经过快排阀进入气缸进气口,止回阀打开。手动换向阀为运行中试验止回阀灵活性用。
        止回阀关闭时,电磁阀断电而关闭,切断气源,快排阀启动,排出气缸下腔空气,止回阀快速关闭。
        电磁阀、空气处理元件等控制部件,按汽轮机厂要求采用美国ASCO进口产品,也可按用户要求配备其它国内外厂家优质产品,以确保优良的性能和高可靠性。

    设计特点:
    1. 设计制造验收标准采用ANSIB16.34、E101或JB/T3595,强度及密封性能完全符合标准需要,真空状态下的阀门进行真空试验,整机寿命满足用户要求;
    2. 针对不同温度,主体材料采用碳钢或高温钢,密封面堆焊硬质合金;
    3. 阀瓣设计为经摇杆与阀杆活动连接,可与阀认密封面自对对中,保证密封面吻合;
    4. 阀座密封面倾斜一定角度,减少关闭时间,减轻冲击,保护设备本身和管道安全;
    5. 阀门配有阻尼重锤,可平衡关闭件动力矩,防止不锤的发生;
    6. 阀体内腔采用流线型设计,流通能力大,减小阀门阻力;
    7. 执行机构为弹簧复位式气缸或液压缸,并与阀门关闭件动作相对独立,执行机构故障不影响关闭件动作;
    8. 气缸戒液压缸内壁涂耐磨耐蚀层,可增加寿命,减轻动作阻力,使阀门灵活、可靠;
    9. 关闭件开启设有限位机构,避免开启过位造成损坏;
    10. 执行机构配有阀门开关位置信号输出、阀门开启位置就地指示;
    11. 也可根据用户具体要求进行针对性设计。

    H664H/Y抽气止回阀结构特点:
    1. 密封面堆焊Cr13系不锈钢或钴基硬质合金,有良好的耐磨性,密封性能稳定可靠。
    2. 当介质正向流动时,气缸下腔进气,与重锤共同作用,合阀瓣平衡地处在全开位置。当介质反向流动时,气缸活塞下腔迅速泄压,阀瓣在0.5秒内快速关闭。
    3. 重锤通过加长杆和拨叉作用于销轴,用以平衡和摇杆的重力矩,防止水锤现象的发生。当介质正向流动时,有助于打开阀门,并在运行中保持阀门的平稳和减少振动。

    产品设计制造标准:
    1. 设计制造标准:ASME/ANSIB16.34、E101、JB/T3595
    2. 结构长度标准:JB/T3595、ASME/ANSIB16.10、GB/T12221
    3. 焊接端或法兰标准:GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
    4. 试验验收标准:JB/T9092、JB/T3595、ASME/ANSIB16.34、E101

    产品性能参数:

    产品类别

    适用温度℃

    适用介质

    碳钢型(C

    ≤425

    蒸汽和水等非腐蚀性介质

    合金钢(I

    ≤550

    产品零部件材料:

    序号

    零件名称

    碳钢型(C

    合金钢(I

    1

    汽缸

    A105

    A105

    2

    阀体

    WCB

    WC6

    3

    阀瓣

    WCB

    WC6

    4

    摇杆

    WCB

    WC6

    5

    拨叉

    WCB

    WCB

    6

    销轴

    2Cr13

    304

    7

    阀盖

    WCB

    WC6

    8

    加长杆和中锤

    WCB

    WCB

    H664H/Y抽气止回阀产品外形与结构尺寸:

    Class 150

    NPS ( in )

    6

    8

    10

    12

    14

    16

    18

    20

    24

    28

    30

    36

    DN ( mm )

    150

    200

    250

    300

    350

    400

    450

    500

    600

    700

    750

    900

    L

    320

    450

    540

    610

    650

    650

    740

    790

    915

    1040

    1120

    1450

    H

    258

    300

    355

    425

    438

    480

    535

    555

    615

    782

    825

    930

    d

    152

    201

    252

    288

    328

    376

    425

    472

    568

    670

    715

    880

    D

    182

    235

    295

    350

    380

    435

    486

    540

    645

    740

    800

    650

    Wt ( Kg )

    85

    144

    225

    350

    372

    495

    625

    770

    1305

    1870

    1990

    2350



    Class 300

    NPS ( in )

    6

    8

    10

    12

    14

    20

    24

    DN ( mm )

    150

    200

    250

    300

    350

    500

    600

    L

    420

    526

    580

    610

    700

    800

    850

    H

    305

    348

    410

    448

    475

    620

    702

    d

    152

    201

    252

    288

    318

    458

    545

    D

    182

    235

    295

    350

    386

    530

    640

    Wt ( Kg )

    126

    210

    325

    480

    575

    1145

    1830

    Class 600

    NPS ( in )

    6

    8

    10

    12

    14

    20

    24

    DN ( mm )

    150

    200

    250

    300

    350

    500

    600

    L

    420

    526

    580

    610

    650

    680

    960

    H

    365

    432

    498

    578

    660

    805

    900

    d

    138

    182

    224

    300

    352

    446

    532

    D

    196

    250

    298

    386

    430

    536

    645

    Wt ( Kg )

    215

    400

    600

    1060

    1435

    2455

    3620
