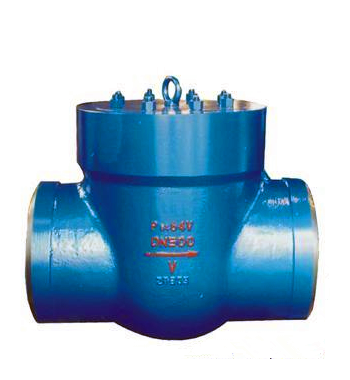

  • 产品名称:    SD61H/Y水压试验堵阀
  • 产品介绍:
    安装在300W锅炉过热器出口、再热器入口.出口蒸汽管道上,作为进行水压试验时的隔离装置,水压后拆除内部堵板,装入导流套,作为管道使用,下次水压时可再次装入堵板。
  • SD61H/Y水压试验堵阀产品简介:

         安装在300W锅炉过热器出口、再热器入口.出口蒸汽管道上,作为进行水压试验时的隔离装置,水压后拆除内部堵板,装入导流套,作为管道使用,下次水压时可再次装入堵板。该阀门适用于电站及工业管道系统上,作锅炉再热器、过热器及管道或其它设备进行水压试验的装置。适用介质:水、蒸汽等。

    设计特点:
    1. 阀门压力等级按等于或高于设计压力和设计温度选取。
    2. 阀门按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相关标准设计、选材、制造、检验及验收。
    3. 可采用无传动装置方式和蜗轮传动方式两种(见图示)。
    4. 采用压力自紧式密封结构和螺栓连接阀盖结构两种形式,两端支管为焊接连接。
    5. 采用平面O型圈密封,阀座采用不锈钢堆焊而成。
    6. 对采用无传动装置方式,水压试验时装入堵板,水压试验后取出堵板可以进行多次水压试验。
    7. 堵板密封可通过调节支撑板上端的调节螺钉进行调节,以达到密封目的。

    SD61H/Y水压试验堵阀产品零部件材料:

    材料牌号

    GFIP6BW

    GFIP6BWG

    GFIP9BWC9

    GFIP9BWC9G

    GFIP25BWC9

    GFIP30BWC9

    阀体、阀盖、导管、阀瓣

    WCB

    WC9

    堵板

    25

    顶柱

    1Cr17Ni2

    垫片(密封环)

    1Cr13/XB450

    纯铁

    阀座

    橡胶

    支架

    WCB

    阀杆

    2Cr13

    20Cr1Mo1V1A

    填料

    柔性石墨

    增强柔性石墨

    SD61H/Y水压试验堵阀产品外形与结构尺寸:

    型号

    口径

    主要外形尺寸及连接尺寸(mm)

    重量(kg)

    NPS(in)

    L

    d

    D

    H

    SD61HW

    16

    991

    386

    432

    730

    1130

    22

    1295

    500

    486

    655

    1800

    SD61HWG

    22

    1295

    500

    584

    700

    1880

    34

    1753

    778

    882

    1044

    4928

    SD61HWC9

    22

    1200

    476

    570

    850

    2274

    28

    1753

    608

    762

    1012

    3938

    SD61HWC9G

    22

    1445

    476

    570

    910

    2150

    28

    1753

    608

    762

    1007

    4060

    SD61HWC9

    16

    1245

    255

    405

    690

    1965

    SD61HWC9

    22

    1499

    330

    580

    970

    4500

    安装说明:
    1. 水压试验堵阀安装焊接时必须按照阀体上铸有的流向箭头方向安装,该箭头方向为实际工作介质流向。
    2. 装入堵板2及支板3组件前,应检查O型圈是否完好,并把O型圈完全嵌入槽中。以免装入时掉落或密封不严,影响密封。并且保证支板4有一定的自由度。
    3. 装入堵板2及支板3组件时,紧定螺钉5不要拧出支板端面,吊入时慢慢放下,不要磕入或碰伤O型圈。并轻轻使O型圈贴住密封面,严禁快速强行装入。
    4. 堵板2及支板3装好,先用扳手拧紧支板上端的球面紧定螺钉5对堵板进行预紧,水压试验时通过自身强度试验用的高压水压紧堵板,达到密封。
    5. 水压试验完毕后,取出堵板及支板等件,与其它附件一道放入原包装箱内妥善保管、以备下次使用。
    6. 装入等径导流套后,应压紧导流套压板,必要时可用不锈钢焊条点焊压紧螺母以防松动。
    7. 装配阀盖10和支承板9时,支承板上的螺纹孔位置应与阀体主轴线或铅垂线跨中布置,以利于拆卸板8的安装与正常工作。
    8. 在机组投运并停运以后,重新起动以前,必须再次拧紧装在支承板9上双头螺栓上的螺母,保证水压试验堵阀的绝对密封。
