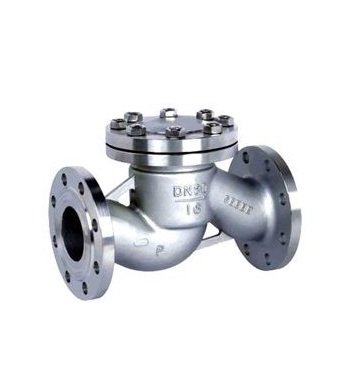

- 产品名称: H41法兰升降式止回阀
- 产品介绍:
一种阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上。
H41法兰升降式止回阀产品简介：
一种阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，高压小口径的止回阀阀瓣可采用圆球形，升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大，但密封性较旋启式好。
设计特点：
1) 选材考究，符合国内、外相关标准，材料的全面质量高。
2) 密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3) 产品按国家标准GB/T12235设计制造。可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
4) 阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用
产品执行标准：设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB/T79
检验与试验
JB/T9092
材料
碳钢
GB/T12229
不锈钢
GB/T12230
合金钢
Q/ZB66
标志
GB/T12220
供货
JB/T7928
H41法兰升降式止回阀产品性能参数
H41H/W：型号
H41H-16C~100
H41W-16P~100P
H41W-16R~100R
工作压力（MPa）
1.6~10.0
适用温度（℃）
≤425
≤150
适用介质
水、蒸汽、油品
弱腐蚀性介质
型号
H41H-16C~100
H41W-16P~100P
H41W-16R~100R
工作压力（MPa）
1.6~10.0
适用温度（℃）
≤425
≤150
适用介质
水、蒸汽、油品
弱腐蚀性介质
H41Y：
型号
公称压力
试验压力P3(MPa)
适用温度（℃）
适用介质
PN（MPa）
密封
气密封
壳体
H41Y-25I
2.5
2.75
0.6
3.75
≤550
蒸汽、水、油品等
H41Y-40I
4
4.4
0.6
6
H41Y-64I
6.4
7.04
0.6
9.6
H41Y-100I
10
11
0.6
15
H41Y-25P
2.5
2.75
0.6
3.75
≤150
弱腐蚀性介质
H41Y-40P
4
4.4
0.6
6
H41Y-64P
6.4
7.04
0.6
9.6
H41Y-100P
10
11
0.6
15
产品零部件材料：
零件名称
阀体、阀盖、阀瓣
阀体、阀瓣密封面
垫片
螺栓
材料
I
铬钼钢
硬质合金
钢带石棉缠绕式垫片
铬钼钒钢
P
铬镍钛不锈钢
硬质合金
聚四氟乙稀
不锈钢
H41法兰升降式止回阀产品外形与结构尺寸：
1.6MPA
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】型号
公称压力PN
公称通径DN(mm)
尺 寸(mm)
重量
(MPa)
L
D
D1
D2
b
H
Z-d
(Kg)
H41H-16C H41W-16R H41W-16P
1.6
25
160
115
85
65
16
71
4/14
3.3
32
180
135
100
78
18
84
4/18
5.O
40
200
145
110
85
18
96
4/18
6.3
50
230
160
125
100
20
115
4/18
8.9
65
290
180
145
120
20
145
4/18
13.2
80
340
195
160
135
22
156
8/18
24
100
350
21 5
180
155
24
170
8/18
48
125
400
245
210
185
26
201
8/18
60
150
480
280
240
210
26
238
8/23
95
