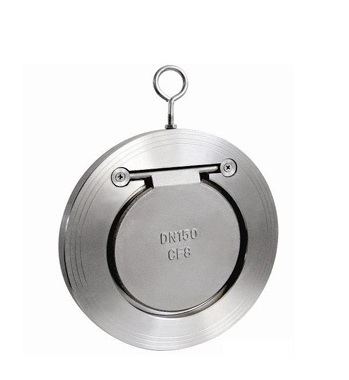

- 产品名称: H74对夹圆片式止回阀
- 产品介绍:
一种超薄止回阀，它具有结构简单，安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
H74H对夹圆片式止回阀产品简介：
一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
产品执行标准：
1) 设计规范：GB/T 12233
2) 结构长度：GB/T 12221
3) 连接法兰：JB/T 79，HG20592，GB9113，ANSI
4) 试验与检验：JB/T 9092，GB/T13927
5) 压力-温度：GB/T 9131
6) 产品标识：GB/T 12220
H74H对夹圆片式止回阀设计特点：
a. 结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8
b. 体积小、重量轻，其重量只有传统法兰止回阀1/4-1/2
c. 阀瓣关闭快速，水锤压力小
d. 水平管道使用，安装方便
产品性能参数和零部件材料：公称压力（MPa）
1.6
2.5
4
密封试验压力（MPa）
1.76
2.75
4.4
壳体试验压力（MPa）
2.4
3.75
6
适用温度（℃）
WCB≤350，304/316≤200
材料
阀体
WCB，304，316
阀板
WCB，304，316
密封圈
合金钢，橡胶
H74H对夹圆片式止回阀产品外形与结构尺寸：
感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门】通径
L
D1
D
DN
PN1.0、1.6MPa
PN2.5、4.0MPa
1.0MPa
1.6MPa
2.5MPa
4.0MPa
50
19
19
25
109
109
109
109
65
19
19
38
129
29
129
129
80
19
19
46
144
144
144
144
100
19
19
71.5
164
164
170
170
125
19
19
95
194
194
196
196
150
19
29
114
220
220
226
226
200
29
29
140
275
275
286
293
250
29
38
188
330
331
343
355
300
38
51
216
380
386
403
420
350
44
51
263
440
446
460
477
400
51
51
305
491
495
517
549
450
60
76
356
541
558
567
574
500
64
83
406
596
620
622
626
600
70
90
482
698
732
734
745
700
80
90
562
813
804
831
-
800
90
100
464
918
912
942
-
900
90
100
738
1018
1012
1040
-
1000
100
120
846
1124
1126
1155
-
