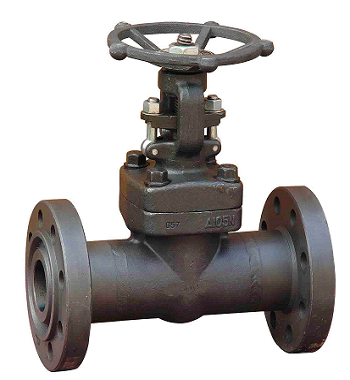

  • 产品名称:    Z41H Z41Y高压锻钢闸阀
  • 产品介绍:
    启闭件是刚性实心闸板,闸板的运动方向与流体方向相垂直,可作全开或全关用,阀体采用整体锻造,非常适合高温高压工况用。闸阀流体阻力小,密封面受介质的冲刷和侵蚀小
  • Z41H Z41Y高压锻钢闸阀产品简介:
        启闭件是刚性实心闸板,闸板的运动方向与流体方向相垂直,可作全开或全关用,阀体采用整体锻造,非常适合高温高压工况用。闸阀流体阻力小,密封面受介质的冲刷和侵蚀小,阀门开闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广。

    设计特点:
    1. 中腔采用压力自紧式密封结构,内腔压力越高密封性能越好支管两端为焊接连接适应不同的接管要求。
    2. 闸板和启标阀门阀座的密封面采用 司太立( stellite )钴基硬质合金堆焊而成运动密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。
    3. 阀杆经调质和表面氮化处理-有良好的抗腐蚀性和抗擦伤性。

    Z41H Z41Y高压锻钢闸阀产品结构形式:
    1. 全通径或缩径;
    2. 明杆带支架;
    3. 两端自动调心的填料压套;
    4. 用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖;
    5. 本体倒密封;
    6. 承插焊接ANSI/ASME B16.11;
    7. 螺纹端(NPT端)按ANSI/ASME B1.20.1。

    产品零部件材料和性能参数:

    序号

    零件名称

    CS to ASTM

    AS to ASTM

    SS to ASTM

    Type A105N

    Type F22

    Type F304(L)

    Type F316(L)

    1

    阀体

    A105N

    A182 F22

    A182 F304(L)

    A182 F316(L)

    2

    阀座

    A276 420

    A276 304

    A276 304(L)

    A276 316(L)

    3

    闸板

    A182 F430/F410

    A182 F304

    A182 F304(L)

    A182 F316(L)

    4

    阀杆

    A182 F6a

    A182 F22

    A182 F304(L)

    A182 F316(L)

    5

    垫片

    316夹柔性石墨

    316夹PTFE

    6

    阀盖

    A105N

    A182 F22

    A182 F304(L)

    A182 F316(L)

    7

    阀盖 螺栓

    A193 B7

    A193 B16

    A193 B8

    A193 B8M

    8

    圆柱销

    A276 420

    A182 F304

    9

    填料压套

    A276 410

    A182 F304(L)

    A182 F316(L)

    10

    活节螺栓

    A193 B7

    A193 B16

    A193 B8

    A193 B8M

    11

    填料压板

    A105

    A182 F11

    A182 F304(L)

    A182 F316(L)

    12

    螺母

    A194 2H

    A194 4

    A194 8

    A194 8M

    13

    阀杆螺母

    A276 420

    14

    锁紧螺母

    A194 2H

    A194 4

    A194 8

    A194 8M

    15

    铭牌

    SS

    16

    手轮

    A197

    17

    润滑垫片

    A473 431

    18

    填料

    柔性石墨

    PTFE

    适用介质

    水、蒸汽、油品等

    水、蒸气、油品等

    硝酸、醋酸等

    适用温度

    -29°C~425°C

    -29°C~550°C

    -29°C~200°C

    注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
    CS=碳钢;AS=合金钢;SS=不锈钢;

    Z41H Z41Y高压锻钢闸阀安装说明:
    1. 手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
    2. 双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部 )。
    3. 带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
    4. 带传动机构的闸阀,按产品使用说明书的规定安装。


    感谢您访问我们的网站【http://www.shhwv.com 昊沃阀门
    如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。
    本厂专业提供蝶阀球阀、水利控制阀、止回阀呼吸阀截止阀针型阀过滤器阻火器背压阀柱塞阀旋塞阀、船用阀门塑料阀门等各类阀门

  • 质量推动发展,昊沃为您创造更多价值
    不断提升质量,精益求精,“有口皆碑,品质卓越的质量”是昊沃永恒的主题。
    昊沃严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、服务、销售的有序运行。
    加强与用户之间的沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我公司做出以下承诺:
    一、产品标准
    产品严格按照中国GB、CB标准、美国 API和 HG标准等标准设计、验收、制造。结构长度按照国家标准,密封面硬度达到国家规定要求。
    二、售前服务
    产品介绍,疑难解答,非标产品设计,技术交流。
    三、售中服务
    1.对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、调式、维修及故障排除进行培训和指导。
    2.保证及时供货,守信合同,随时保持与客户联系。
    四、售后服务
    一、货到现场后现场安装人员如需进行技术指导安装,技术培训和调试指导服务,卖方负责委派技术人员进行视频培训与指导。如需要到现场培训,由双方协商而定。
    二、质保期为收到货物之日起算12个月,质保期内产品质量按照国家标准实行,
    三、卖方承诺接到买方售后服务电话后尽早给予解决方案,如果需要去现场售后服务的,卖方承诺会指派经验丰富的售后服务人员尽快到达售后服务现场,并承诺在到达现场后立即给予处理直到系统能正常运行。
  • 询 价 指 南:
    询问阀门产品时,必须提供以下资料与参数:
    1) 所需阀门名称
    2) 所需阀门产品在什么行业使用:石油、电力、化工、天然气、空调、消防、市政。
    3) 所需阀门介质(流体)的工作温度(常温、底温、高温、多少温度)
    4) 所需阀门介质的物理、化学性能(腐朽性、易燃易爆性、毒性、物态等)
    5) 所需阀门的密封面要求(金属密封;本体密封W. 软密封、橡胶、四氟)
    6) 所需阀门阀体选用何种材质(铸铁、铸钢、锻钢、不锈钢、黄铜、UPVC塑料、PPR等)
    7) 所需阀门介质的工作压力(6压、1.0Map、1.6Map.等高中压、美标磅级150LB、300LB等)
    8) 所需阀门公称尺寸(规格大小)(几分、几英寸、多少MM)
    9) 所需阀门结构长度(对阀门L有什么要求,现场空间位置是否够用)
    10) 所需阀门与管道的连接形式(螺纹连接、法兰连接、对焊、卡箍、承插、快速接入等)
    11) 所需阀门阀门的操作方式(手动、齿轮传动、蜗杆传动、电动、气动、液动、电液联动等)

    订 货 须 知:

    一、如客户对采购清单上的产品有特殊要求,须在订合同前提供以下说明:
    1) 公称直径、全通径、缩径、管道尺寸
    2) 连接形式
    3) 结构长度
    4) 阀门重量要求
    5) 阀门启闭速度和启闭次数
    6) 实验、检验标准及其他要求
    7) 运用介质及温度、压力范围
    8) 阀门工作环境及保养条件(是否防爆)
    9) 阀门的流通能力和流体阻力系数
    10) 驱动装置能源特性(交流电或直流、电压、空气压力)
    二、如由客户自己提供确定的阀门类型和型号时,客户应给予正确说明:其型号的含义和相关要求,在供需双方理解一致的条件下签订合同。
    三、 本公司可以根据客户特殊要求配置各类驱动装置(在各项技术能达到的情况下)。
