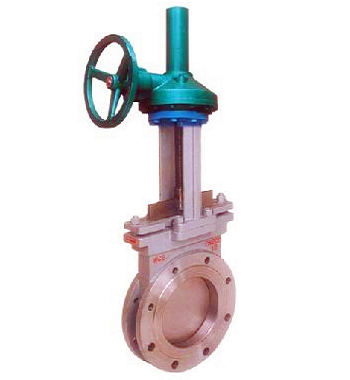

  • 产品名称:    PZL73链轮刀型闸阀
  • 产品介绍:
    闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。

  • PZL73链轮刀型闸阀产品简介:
        超短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。

    设计特点:
    1. 超短结构长度,节省材料,可使管路系统整体重量大大减轻。
    2. 占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。
    3. 闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏。
    4. 上密封填料采用柔性 PTFE ,密封可靠、操作轻便灵活。 闸板具有闸刀的功能,能有效的闸断介质中各类杂物。

    PZL73链轮刀型闸阀产品性能参数:

    公称压力(MPa)

    壳体试验(MPa)

    密封试验(MPa)

    工作温度

    适用介质

    1.0     1.6

    1.5    2.4

    1.1    1.8

    ≤900

    纸浆、污水、煤浆、灰、渣水混合物

    产品零部件材料:

    阀体和阀盖

    闸板

    阀杆

    密封面

    不锈钢、碳钢、灰铸铁

    碳钢、不锈钢

    不锈钢

    橡胶、四氟、不锈钢、硬质合金

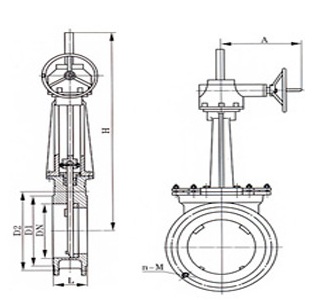

    PZL73链轮刀型闸阀产品外形与结构尺寸:

    MPa

    DN

    L

    D1

    D2

    H

    n-M

    MPa

    DN

    L

    D1

    D2

    H

    n-M

    0.6

    50

    43

    90

    110

    325

    4-M12

    1.0

    50

    50

    100

    125

    325

    4-M16

    65

    46

    110

    130

    340

    4-M12

    65

    50

    120

    145

    340

    4-M16

    80

    46

    125

    150

    355

    4-M16

    80

    50

    135

    160

    355

    4-M16

    100

    52

    145

    170

    405

    8-M16

    100

    50

    155

    180

    405

    8-M16

    125

    56

    175

    200

    440

    8-M16

    125

    50

    185

    210

    440

    8-M16

    150

    56

    200

    225

    520

    8-M16

    150

    60

    210

    240

    520

    8-M20

    200

    60

    255

    280

    580

    8-M16

    200

    60

    265

    295

    580

    8-M20

    250

    68

    310

    335

    670

    12-M16

    250

    70

    320

    350

    670

    12-M20

    300

    78

    362

    395

    820

    12-M20

    300

    80

    368

    400

    820

    12-M20

    350

    78

    412

    445

    925

    12-M20

    350

    90

    428

    460

    925

    16-M20

    400

    102

    462

    495

    1030

    16-M20

    400

    100

    482

    515

    1030

    16-M22

    450

    114

    518

    550

    1180

    16-M20

    450

    120

    532

    565

    1180

    20-M22

    500

    127

    568

    600

    1290

    16-M20

    500

    130

    585

    620

    1290

    20-M22
