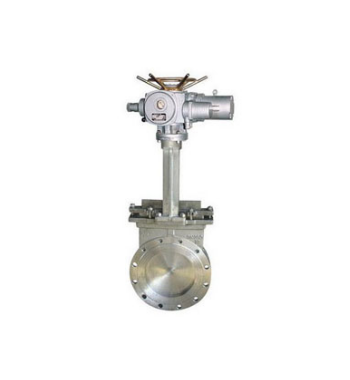

  • 产品名称:    PZ973电动对夹式刀型闸阀
  • 产品介绍:
    广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程,满足了现代工、农业自动化要求。
  • PZ973电动对夹式刀型闸阀产品简介:
         驱动部分采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作,也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程,满足了现代工、农业自动化要求。

    电动装置参数:
    电源:AC380V、50HZ。
    标准型:标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65,可直接用于户外。
    防水型:产品具有防尘、防浸水(IP67)的外壳防护等级。
    防爆型(EX):防爆等为DⅡ BT4/DⅡ CT4(不含乙炔)。
    环境温度:-20℃~40℃
    可选:配电气控制器

    设计特点:
    1. 启闭迅速,平衡可靠,自动化程度高。
    2. 安装高度及位置不受限制。
    3. 采用防爆型电动装置,在易燃易爆,甚至有毒气体环境中可以正常工作。
    4. 配有手动,万一供电间断,可以手动操作开启或关闭阀门,有效控制介质,防止事故发生。

    PZ973电动对夹式刀型闸阀产品性能参数:

    型号

    PN

    工作压力 / MPa

    适用温度 / ℃

    适用介质

    PZ973H-10C

    10~16

    1.0~1.6

    ≤ 100

    纸浆、污水、煤浆、灰渣水泥混合物

    PZ973H-16C

    PZ973F-10P

    PZ973F-16P

    PZ973Y-10P

    PZ973Y-16P

     产品零部件材料:

    型号

    材料

    阀体

    阀杆

    密封面

    填料

    PZ973H-10C

    WCB

    2Cr13

    硬质合金、聚四氟乙烯

    V型聚四氟乙烯、柔性石墨环

    PZ973H-16C

    PZ973F-10P

    ZG1Cr18Ni9Ti

    1Cr18Ni9Ti

    PZ973F-16P

    PZ973Y-10P

    CF8 (304)

    0Cr18Ni9 (304)

    PZ973Y-16P

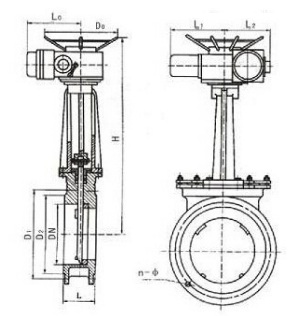

     PZ973电动对夹式刀型闸阀产品外形与结构尺寸:

    公称压力

    DN

    L

    D1

    D2

    H

    D0

    L0

    L1

    L2

    N-Φ

    电装型号

    0.6MPa

    50

    43

    90

    110

    600

    125

    215

    318

    197

    4-M12

    DZ10

    65

    46

    110

    130

    670

    125

    215

    318

    197

    4-M12

    DZ10

    80

    46

    125

    150

    680

    125

    215

    318

    197

    4-M16

    DZ10

    100

    52

    145

    170

    700

    125

    215

    318

    197

    4-M16

    DZ10

    125

    56

    175

    200

    720

    125

    215

    318

    197

    8-M16

    DZ10

    150

    56

    200

    225

    790

    125

    215

    318

    197

    8-M16

    DZ10

    200

    60

    255

    280

    850

    125

    215

    363

    197

    8-M16

    DZ15

    250

    68

    310

    335

    1100

    125

    215

    363

    197

    12-M16

    DZ20

    300

    78

    362

    395

    1180

    125

    215

    363

    197

    12-M20

    DZ20

    350

    78

    412

    445

    1280

    125

    215

    363

    197

    12-M20

    DZ30

    400

    102

    462

    495

    1460

    125

    215

    363

    197

    16-M20

    DZ45

    450

    114

    518

    550

    1600

    235

    240

    437

    277

    16-M20

    DZ45

    500

    127

    568

    600

    1800

    235

    240

    437

    277

    16-M20

    DZ45

    600

    154

    670

    705

    2100

    235

    240

    437

    277

    20-M22

    DZ60

    700

    165

    775

    810

    2300

    260

    274

    526

    283

    24-M22

    DZ90

    800

    190

    880

    920

    2500

    260

    274

    526

    283

    24-M27

    DZ120

    900

    203

    980

    1020

    2700

    295

    319

    554

    309

    24-M27

    DZ180

    1000

    216

    1080

    1120

    2900

    295

    319

    554

    309

    28-M27

    DZ250

    1200

    254

    1295

    1340

    3400

    295

    319

    554

    309

    32-M30

    DZ250

    1.0MPa

    50

    43

    160

    125

    600

    125

    215

    318

    197

    4-M16

    DZ10

    65

    46

    120

    145

    670

    125

    215

    318

    197

    4-M16

    DZ10

    80

    46

    135

    160

    680

    125

    215

    318

    197

    4-M16

    DZ10

    100

    52

    155

    180

    700

    125

    215

    318

    197

    8-M16

    DZ10

    125

    56

    185

    210

    720

    125

    215

    318

    197

    8-M16

    DZ10

    150

    56

    210

    240

    790

    125

    215

    318

    197

    8-M20

    DZ10

    200

    60

    265

    295

    850

    125

    215

    363

    197

    8-M20

    DZ15

    250

    68

    320

    350

    1100

    125

    215

    363

    197

    12-M20

    DZ20

    300

    78

    368

    400

    1180

    125

    215

    363

    197

    12-M20

    DZ20

    350

    78

    428

    460

    1280

    125

    215

    363

    197

    16-M20

    DZ30

    400

    102

    482

    515

    1460

    235

    240

    437

    277

    16-M22

    DZ45

    450

    114

    532

    565

    1600

    235

    240

    437

    277

    20-M22

    DZ45

    500

    127

    585

    620

    1800

    235

    240

    437

    277

    20-M22

    DZ60

    600

    154

    685

    725

    2100

    260

    274

    526

    283

    20-M27

    DZ90

    700

    165

    800

    840

    2300

    260

    274

    526

    283

    24-M27

    DZ120

    800

    190

    898

    950

    2500

    295

    319

    554

    309

    24-M30

    DZ180

    900

    203

    1005

    1050

    2700

    295

    319

    554

    309

    28-M30

    DZ180

    1000

    216

    1115

    1160

    2900

    295

    319

    554

    309

    28-M30

    DZ250

    1200

    254

    1325

    1380

    3400

    295

    319

    554

    309

    32-M36

    DZ250
