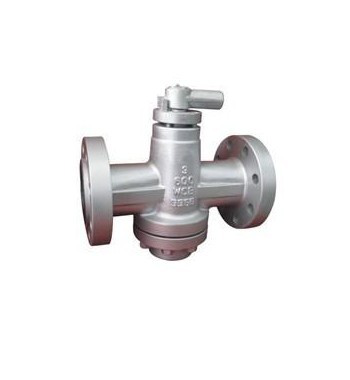

- 产品名称: X47W美标倒装油密封压力平衡式旋塞阀
- 产品介绍:
旋塞密封面材料为合金钢或不锈钢，压力级为公称压力 Class150-900Lbs，阀体材料为碳钢或不锈钢的旋塞阀。
X47W美标倒装油密封压力平衡式旋塞阀产品说明:
法兰连接、油密封直通式结构，旋塞密封面材料为合金钢或不锈钢，压力级为公称压力 Class150-900Lbs，阀体材料为碳钢或不锈钢的旋塞阀。在工作温度 -29-180℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，起到切断或接通管路介质的作用。
X47W美标倒装油密封压力平衡式旋塞阀产品特点：
1、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
2、美标压力平衡式倒装油密封旋塞阀产品结构合理、密封可靠、性能优良、造型美观。
3、美标油密封旋塞阀倒装压力平衡的结构，开关动作轻。
4、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能。
X47W美标倒装油密封压力平衡式旋塞阀产品外形及结构尺寸:DN
DN/in
L（RF）
L（BW）
H
W
重量/kg
15
½
108
152
180
400
10
20
¾
117
178
180
400
12
25
1
127
203
185
500
14
32
1¼
140
216
200
500
17
40
1½
165
229
210
600
19
50
2
178
267
215
600
21
65
2½
190
305
250
820
29
80
3
203
330
270
820
33
100
4
229
356
300
300
48
125
5
254
381
340
300
75
150
6
267
394
365
320
98
200
8
292
457
400
320
125
250
10
330
533
450
350
171
300
12
356
610
510
380
230
350
14
381
686
590
380
370
X47W美标倒装油密封压力平衡式旋塞阀产品性能参数:
型号
压力级
（Lb）ZDAX47-150(Lb)
150
ZDAX47-300(Lb)
300
ZDAX47-600(Lb)
600
ZDAX47-900(Lb)
900
X47W美标倒装油密封压力平衡式旋塞阀产品零部件材料:
型号
材料
阀体、阀盖
垫片
塞子、阀杆
O 形圈
填料
ZDAX47-150(Lb)
WCB、CF8、CF8M、CF3、CF3M
柔性石墨+不锈钢
Gr.F6a、F22、F304、F316、F321、F304L、F316L
丁腈橡胶
柔性石墨
ZDAX47-300(Lb)
ZDAX47-600(Lb)
ZDAX47-900(Lb)
X47W美标倒装油密封压力平衡式旋塞阀结构图:
