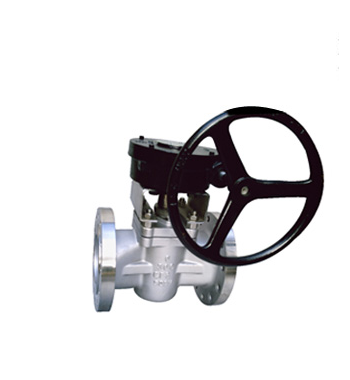

- 产品名称: X43德标卡套软密封旋塞阀
- 产品介绍:
适用于公称压力PN1.6-16MPa,工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
X43德标卡套软密封旋塞阀产品结构特点:
适用于公称压力PN1.6-16MPa,工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
X43德标卡套软密封旋塞阀其主要结构特点:
1、阀门没有空腔给介质积聚。
2、金属唇边在旋塞转时提供自洁的作用,适合于粘稠和易结垢的工况。
3、双向流动,安装使用更方便。
4、产品结构合理、密封可靠、性能优良、造型美观。
5、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
X43德标卡套软密封旋塞阀技术规范:结构形式
BC
驱动方式
手柄,蜗轮蜗杆传动,气动,电动
设计标准
API599,API6D
结构长度
DIN 3202F1
连接法兰
DIN 2543-2549
试验和检验
DIN3230
注:阀门连接法兰尺寸可根据用户要求设计制造。
X43德标卡套软密封旋塞阀产品性能规范:
公称压力(MPa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
1.6
2.4
1.76
≤180℃
水、蒸汽、油品等
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
10.0
15.0
11.0
16.0
24.0
17.6
X43德标卡套软密封旋塞阀主要零部件材质:
序号
名称
材质
1
阀体
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2
卡套
PTFE
3
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
4
垫片
柔性石墨+不锈钢
5
调整垫
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
6
阀盖
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7
调整螺栓
ASTM A193-B7,A320-B8,A193-B8M
8
六角螺母
ASTM A194-2H,A194-8,A194-8M
9
螺栓
ASTM A193-B7,A320-B8,A913-B8M
10
支架
Q235、WCB
11
蜗轮
型号
X43-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
150
155
160
180
190
200
220
230
380
460
520
580
620
680
740
W
300
300
300
350
400
500
500
550
300
300
320
320
350
380
380
重量(kg)
9
10
11
13
14
19
23
27
43
62
75
155
222
390
580
注:四寸及以上为蜗轮操作4"
型号
X43-25
压力等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
150
155
160
180
190
200
220
230
380
460
520
580
620
680
740
W
300
300
300
350
400
500
500
550
300
300
320
320
350
380
380
重量(kg)
10
11
13
15
17
22
31
55
77
88
190
190
235
399
630
注:四寸及以上为蜗轮操作4"
型号
X43-40
压力等级
PN40
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(kg)
12
14
18
21
24
29
33
39
75
103
146
251
337
521
720
注:四寸及以上为蜗轮操作4"
型号
X43-64
压力等级
PN64
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(kg)
14
17
22
25
29
34
43
50
94
123
170
291
430
625
875
注:四寸及以上为蜗轮操作4"
