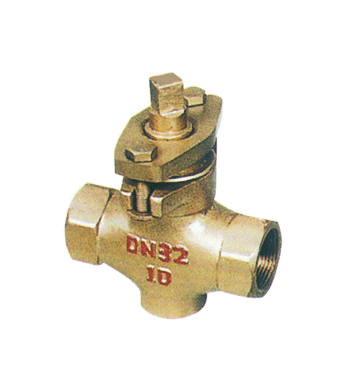

- 产品名称: X13W二通内螺纹铜旋塞阀
- 产品介绍:
主要供开启和关闭管道和设备介质之用。直通式结构,壳体采用全铜铸造,阀芯塞子均为铜材质。
X13W二通内螺纹铜旋塞阀产品介绍:
主要供开启和关闭管道和设备介质之用。直通式结构,壳体采用全铜铸造,阀芯塞子均为铜材质,用于水、蒸汽、油品等。广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中用于带悬浮颗粒的介质。在事故等紧急状态下,能快速连通或切断管路。
小型无填料的旋塞阀又称为“考克"。旋塞阀的塞体多为圆锥体(也又圆柱体)
X13W二通内螺纹铜旋塞阀产品特点:
1、适用于经常操作,启闭迅速、轻便、无振动,噪声小、流体阻力小。
2、结构简单、角行程操作快、相对体积小,重量轻,便于维修、密封性能好。
3、阀体、阀芯材料可根据使用情况随意更换,结构简单,密封性能好,使用广泛。
4、不受安装方向的限制,介质的流向可任意。
X13W二通内螺纹铜旋塞阀主要性能规范:型号
公称压力
PN(MPa)试验压力PS(MPa)
适用介质
工作温度(℃)
壳体
密封
X13W-1.0T
1.0
1.5
1.1
水、蒸汽、油品
≤100
X13W二通内螺纹铜旋塞阀工作原理:
柱塞形的旋转阀,启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
X13W二通内螺纹铜旋塞阀零部件材料:零件名称
阀体
塞子
填料压盖
填料
X13W-1.0T
铸铜
铸铜
铸铜
油浸石棉盘根
柔性石墨公称通径
DN(mm)管螺纹
G尺寸(mm)
L
□S
□S1
h2
H
15
1/2
85
30
12
26
99
20
3/4
90
36
16
34
124
25
1
110
46
18
38
133
32
11/4
130
55
18
45
152
40
11/2
150
60
26
55
212
50
2
170
75
28
74
260
65
21/2
220
90
32
82
295
80
3
250
105
36
125
327
100
4
300
140
46
135
425
