三偏心密封蝶阀的密封原理！！！

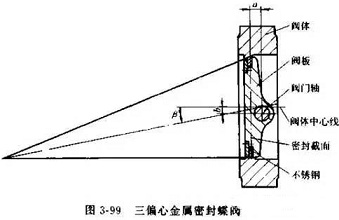

(1)结构特征:
阀板回转中心(即阀门轴中心）与阀板密封面形成一个尺寸a偏置，并与阀体中心线形成一个a偏置；阀体密封面中心线与阀座中心线（即阀体中心线）形成一个角度为β的角偏置。(2)密封原理:
由于在双偏心密封蝶阀的基础上，将阀座中心线再与阀体中心线形成一个β角偏置，当三偏心密封蝶阀处于完全开启状态时，其阀板密封面会完全脱离阀座密封面，并且在阀板密封面与阀体密封面之间形成一个与双偏心密封蝶阀相同的间隙y，由于β角偏置的形成会使长、短半径转动的阀板大、小半圆上，阀板密封面转动轨迹的切线与阀座密封面形成一个θ1角和θ2角。 使阀板启闭时阀板密封面相对于阀座密封面渐出脱离和渐人压紧，从而彻底消除了阀板启 闭时蝶阀密封副两密封面之间的机械磨损和擦伤。
该类蝶阀从0°~90°开启时，阀板的密封面会在开启的瞬间立即脱离阀座密封面， 在其90°~0°关闭时，只有在关闭的瞬间，其阀板密封面才会接触并压紧阀座密封面。
θ1、θ2角的形成，使蝶阀关闭时，其密封副两密封面之间的密封比压可以由常规蝶阀的阀座弹性产生改为外加于阀门轴的驱动转矩产生，不仅消除了常规蝶阀中弹性阀座弹性材料老化、冷 流、弹性失效等因素造成的密封副两密封面之间的密封比压降低和消失，而且可以通过对外加驱动转矩的改变实现对其密封比压的任意调整，从而使三偏心密封蝶阀的密封性能和使用寿命得到大大的提高。
(3>密封副密封性能失效的主要原因：
介质对密封副两密封面的气蚀、冲蚀。
(4)三偏心密封蝶阀的特点：
1)密封副设计复杂，制造难度大，成本高；
2)密封性能非常好；
3)使用寿命特别长，使用压力高；
