充压密封蝶阀的密封原理

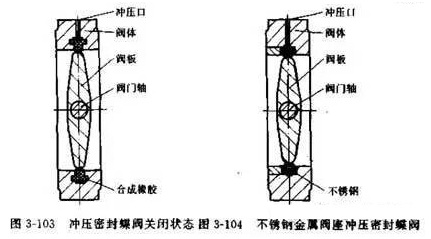

图3-103所示为一种典型充压密封蝶阀密封结构
(1)结构特点:
1)在阀座或阀板上设有外部介质充压腔;
2)在外部介质压力的作用下,阀座或阀板上的密封元件可产生弹性变形;
3)在向密封元件充压之前.阀板密封面与阀座密封面之间存在少量间隙或微量过盈。
(2)密封原理:
当阀板转动至关闭位置以后,向设置于阀座或阀板上的密封元件充压,使密封副紧密接触并形成密封比压,保证蝶阀密封。在蝶阀开启之前,卸去对密封元件的充压,因而大大降低了蝶阀的启闭力矩,其操作轻便、灵活。
图3-104所示密封结构,采用不锈钢金属阀座
(1)密封副密封性能失效的主要原因:
1)介质气蚀、冲蚀密封面;
2)密封副机械磨损、擦伤;
3)密封元件老化弹性失效,充压时不产生变形;
4)密封元件的充、卸压与蝶板启闭状态联锁失效。
(2)充压密封蝶阀的特点:
1)密封性能好;
2)使用寿命长,使用压力也较髙;
3)对密封元件的充压、卸压应与崃阀的启闭状态实现联锁,因而结构复杂、成本高。
