电动蝶阀接线图如何解读???
由电动执行器和蝶阀组成,电动执行器为90度旋转,有开关和调节式两种控制方式,通过电动执行器旋转带动蝶阀的开启与关闭。具备手动操作功能,在断电时通过手动操作来开关蝶阀。
常见的电动蝶阀接线图如下:

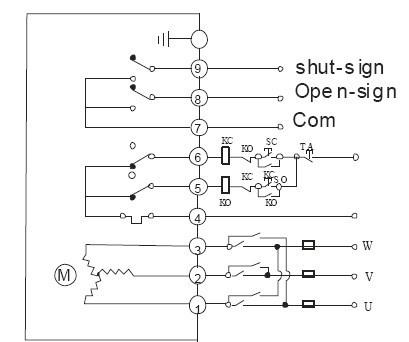

AC380V三相电源电动蝶阀接线图

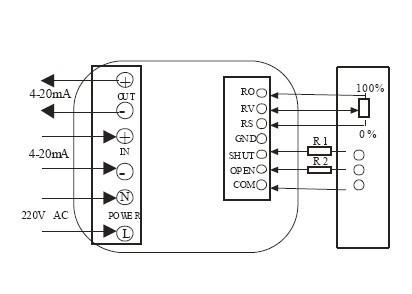

智能调节式电动蝶阀接线图,输入输出4-20mA

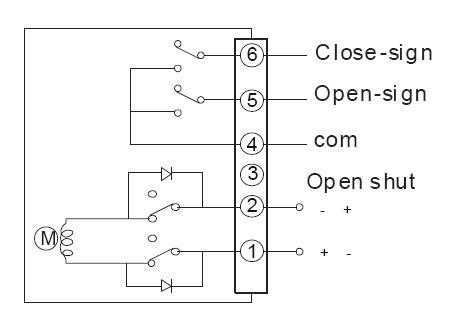

直流DC24V DC12V电动蝶阀接线图 交换正负正开关电动蝶阀同时无源信号反馈

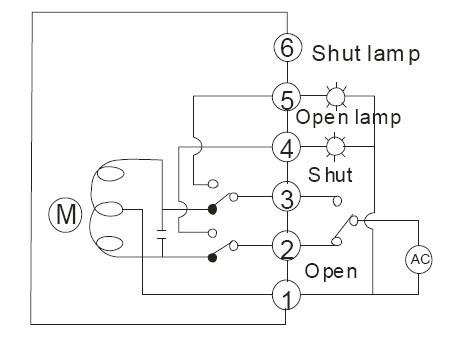

开关型带有源灯指示电动蝶阀接线图,共有5根接线,1,2,3是控制部分,1,4,5是反馈部分

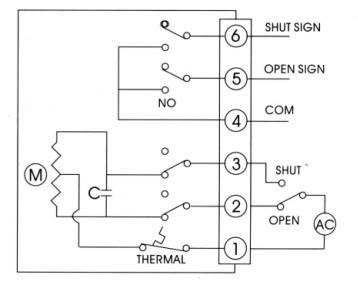

开关型带无源触点型反馈电动蝶阀接线图,1,2,3是控制部分接线,4,5,6为无源触点反馈

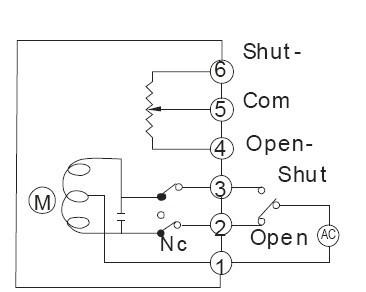

开关型带开度信号反馈电动蝶阀接线图。1,2,3为控制接线部分,4,5,6为反馈部分,输出0-5K的电阻值,可以选定
常见的电动蝶阀接线图如下:
AC380V三相电源电动蝶阀接线图
智能调节式电动蝶阀接线图,输入输出4-20mA
直流DC24V DC12V电动蝶阀接线图 交换正负正开关电动蝶阀同时无源信号反馈
开关型带有源灯指示电动蝶阀接线图,共有5根接线,1,2,3是控制部分,1,4,5是反馈部分
开关型带无源触点型反馈电动蝶阀接线图,1,2,3是控制部分接线,4,5,6为无源触点反馈
开关型带开度信号反馈电动蝶阀接线图。1,2,3为控制接线部分,4,5,6为反馈部分,输出0-5K的电阻值,可以选定
