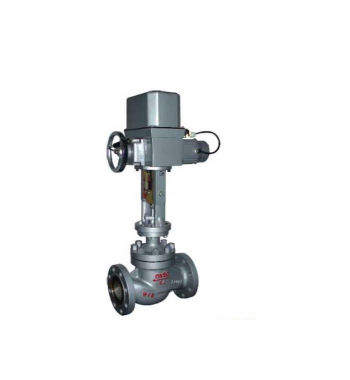

- 产品名称: ZAZM电动套筒调节阀
- 产品介绍:
接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
ZAZM电动套筒调节阀产品简介
接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa；使用温度范围由40℃～450℃，接受信号为0～10mA.DC或4～20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种。前者用于一般场合，而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。
设计特点：
1. 阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
2. 可调范围大，固有可调比为50，流量特性有直线和等百分比。
3. 电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好。套筒互换性强，使用压差大。
4. 调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
5. 伺服放大器采用深度动态负反馈。可提高自动调节精度。
6. 电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
7. 电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
8. 波纹管密封型调节阀对移动的阀杆形成完全的密封，杜绝流体外漏。
ZAZM电动套筒调节阀产品性能参数：
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
(阀芯直径dN)
-10
-12
-15
-20
额定流量
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
系数Kv
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
额定行程L(mm)
16
25
40
60
公称压力PN(MPa)
1.0、1.6、4.0、6.4
固有流量特性
直线、等百分比
固有可调比
50
允许
单座
硬密封：Ⅳ级 软密封：Ⅵ级
泄漏量
套筒
硬密封：Ⅱ级 软密封：Ⅳ级
工作温度t(℃)
-20～200、-40～250、-40～450、-60～450
信号范围(mA.DC)
O～10、4～20
作用方式
电关式、电开式
使用环境温度(℃)
电动调节阀：-20～70℃、伺服放大器：0～50℃
使用环境湿度
电动调节阀：≤95％、伺服放大器：≤85％
电源电压
220V、50Hz、380V、50Hz
﹡本产品性能指标贯彻GB/T4213-92

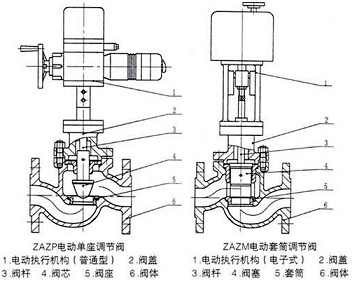

基本结构：
1. 阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
2. 阀芯：1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
3. 填料：聚四氟乙烯、柔性石墨
4. 垫片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
5. 推杆、衬套：2Cr13
6. 波纹管：1Cr18Ni9Ti

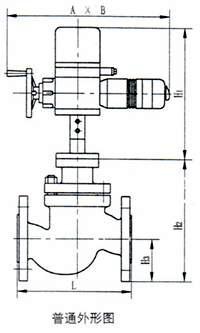

ZAZM电动套筒调节阀产品外形与结构尺寸：
普通型公称通径DN
20
25
32
40
50
65
80
100
125
150
200
A
460
530
630
B
230
230
260
H1
490
540
625
L
150
160
180
200
230
290
310
350
400
480
600
H2
175
180
215
218
230
280
285
315
400
460
540
H3
53
57.5
70
75
82.5
92.5
100
110
125
142.5
170
重量(kg)
PN16
50
52
54
56
58
75
87
95
132
135
155
PN40
PN64
53
56
58
65
68
84
110
129
177
180
210

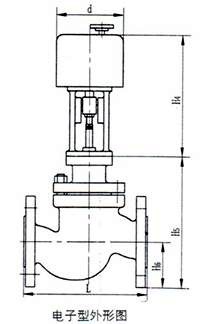

电子型
公称通径DN
20
25
32
40
50
65
80
100
125
150
200
d
φ155
φ162
φ170
H4
290
325
380
L
150
160
180
200
230
290
310
350
400
480
600
H5
175
180
215
218
230
280
285
315
400
460
540
H6
53
58
70
75
82
92
100
110
125
142
170
重量(kg)
PN16
10
12
15
17
18
34
87
54
76
79
100
PN40
PN64
13
16
19
26
27
43
110
85
120
125
150
