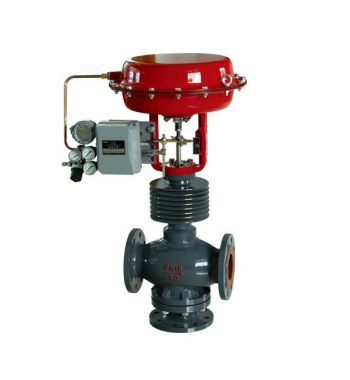

  • 产品名称:    ZMAQ ZMAX气动薄膜三通调节阀
  • 产品介绍:
    有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通阀在某些场合可以替代两个二通和一个三通接管而得到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。

  • ZMAQ ZMAX气动薄膜三通调节阀产品简介:
        有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通阀在某些场合可以替代两个二通和一个三通接管而得到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。
        可配附件:定位器、手轮机构、空气过滤减压器等。

    产品性能参数:
    技术参数表1

    阀座直径mm

    合流

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    分流











    80

    100

    125

    150

    200

    250

    300

    额定流量

    合流

    8.5

    13

    21

    34

    52

    85

    125

    210

    340

    535

    800

    1260

    系数kv

    分流











    85

    125

    210

    340

    535

    800

    1260

    公称压力MPa

    0.6 4.0 6.4

    行 程mm

    16

    25

    40

    60

    100

    流量特性

    直线

    介质温度℃

    -20~200、-40~+250(常温型)、-40~315(中温型)

    法兰尺寸

    铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59

    法兰型式

    法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式

    阀体材质

    HT200,ZG230-450、ZG1Cr18Ni9

    阀芯材质

    1Cr18Ni9

    上阀盖型式

    普通式(常温型),热片式(中温型)

    可调比

    30:01:00

    注:可为用户提供ANSI、JPI、JIS法兰的产品,其法兰距按用户需要确定。
    技术参数表2

    项目

    不带定位器

    带定位器

    基本误差%

    ±6

    ±1.5

    回差%

    5

    1.5

    死区%

    4

    0.6

    始终点偏差%

    气关

    始点

    ±2.5

    ±1.5

    终点

    ±6.0

    气开

    始点

    ±6.0

    终点

    ±2.5

    额定行程偏差%

    ±2.5

    允许泄漏量L/h

    10 -3 ×阀额定容量

    ZMAQ ZMAX气动薄膜三通调节阀电动执行器参数

    型 号

    ZHA(B)-3

    ZHA(B)-4

    ZHA(B)-5

    ZHA(B)-6

    有效面积cm 2

    400

    630

    1000

    1600

    行 程mm

    16.25

    40

    60

    1000

    弹簧范围KPa

    20~100;40~200、20~60、60~100、80~240

    允许压差

    供气压力

    弹簧压力

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    0.14MPa

    20-100

    1220

    750

    500

    300

    300

    200

    120

    120

    80

    50

    50

    25

    产品零部件材料

    零件名称

    材料

    温度范围

    阀 体

    HT200

    -20~200℃

    上、下阀盖

    ZG230-450

    -40~450℃



    ZG1Cr18Ni9Ti

    -250~550℃

    阀芯、阀座、阀杆

    1Cr18Ni9

    -250~550℃

    密封垫

    橡胶石棉板



    不锈钢缠绕垫



    填料

    聚四氟乙烯



    上下膜盖

    A 3 钢板



    膜片

    35CrMoA



    35、A 3



    支架、顶盘

    HT200



    压缩弹簧

    60Si2Mn



    波纺薄膜

    5806胶夹480D尼龙66网眼布



    ZMAQ ZMAX气动薄膜三通调节阀产品外形与结构尺寸:

    合流

    分流

    D

    L

    H1

    H2

    L

    H1

    H2

    PN MPa

    PN MPa

    PN MPa

    PN MPa



    1.6

    4

    6.4

    普通型

    高温型

    1.6

    4

    6.4

    1.6

    4

    6.4

    普通型

    高温型

    1.6

    4

    6.4

    25

    16

    325

    185

    190

    200

    615

    763

    140

    150

    150

    185

    190

    200

    615

    763

    140

    150

    160

    32

    16

    325

    200

    200

    210

    600

    773

    150

    160

    170

    200

    200

    210

    622

    773

    150

    160

    170

    40

    25

    325

    220

    220

    235

    625

    776

    160

    170

    180

    220

    220

    235

    625

    776

    160

    170

    180

    50

    25

    235

    250

    255

    265

    640

    791

    180

    190

    200

    250

    255

    265

    640

    791

    180

    190

    200

    65

    40

    410

    275

    285

    295

    861

    1024

    200

    210

    220

    275

    285

    295

    861

    1024

    200

    210

    220

    80

    40

    410

    300

    310

    320

    879

    1024

    210

    230

    240

    300

    310

    320

    885

    1050

    225

    250

    265

    100

    40

    410

    350

    360

    370

    873

    1036

    220

    250

    260

    350

    350

    370

    900

    1060

    245

    275

    285

    125

    60

    495

    410

    430

    440

    1028

    1244

    260

    300

    300

    410

    425

    440

    1050

    1265

    285

    320

    325

    150

    60

    495

    450

    465

    475

    1046

    1261

    280

    320

    320

    450

    460

    475

    1060

    1275

    305

    340

    345

    200

    60

    495

    550

    560

    570

    1075

    1290

    320

    380

    380

    550

    560

    570

    1105

    1320

    350

    400

    410

    250

    100

    600

    635

    660

    670

    1451

    1320



    474

    474

    635

    660

    670

    1525

    2800



    540

    540

    300

    100

    600

    720

    740

    770

    1512

    1560



    584

    584

    720

    740

    770

    1545

    1820



    612

    612
