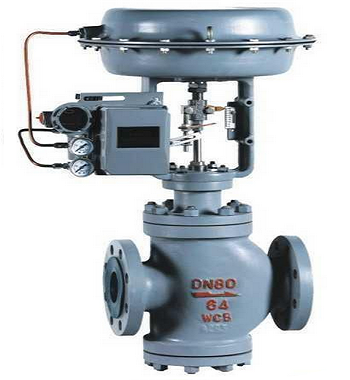

  • 产品名称:    ZMAN ZMBN气动薄膜双座调节阀
  • 产品介绍:
    是自动控制系统中最常用的执行器,它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合;双座阀不平衡力小、允许压差大、流通能力大等特点。

  • ZMAN ZMBN气动薄膜双座调节阀产品简介:
        是自动控制系统中最常用的执行器,它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合;双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄露量要求不严格的场合;套筒阀具有稳定性好,不易产生震动,噪音低,对温度敏感小,适用于压差较大及泄露量要求不严格场合。

    技术参数表1

    公称通径mm

    20

    25

    40

    50

    65

    80

    100

    150

    200

    250

    300

    阀座直径mm

    10

    12

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    额定流量

    直线

    1.8

    2.8

    4.4

    6.9

    11

    17.6

    27.5

    44

    69

    110

    176

    275

    440

    690

    1000

    1600

    系数Kv

    等百分比

    1.6

    2.5

    4

    6.3

    10

    16

    25

    40

    63

    100

    160

    250

    400

    630

    900

    1440

    公称压力MPa

    0.6   1.6   4.0   6.4

    行程mm

    10

    16

    25

    40

    60

    100

    流量特性

    直线、等百分比、快开型

    介质温度℃

    -15~200(常温型)、-40~+250、-40~+450(中温型)、-100~+200(低温型)

    法兰尺寸

    铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79

    法兰形式

    符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

    阀体材质

    PN

    0.6,1.6

    WCB(ZG230-450) CF3CF8 CF8M

    (MPa)

    4.0,6.4

    WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

    阀体型式

    直通单座铸造球型阀

    阀芯材质

    1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

    上阀盖形式

    普通式(常温型)、热片式(中温型)、低温型

    可配附件

    定位器 手轮 电/气转换器 空气过滤减压器

    可调比R

    30:01:00

    气源接头

    M16×1.5

    技术参数表2

    项目

    指标值

    基本误差%

    不带定位器

    ±5.0

    带定位器

    ±1.0

    回差%

    不带定位器

    3

    带定位器

    1

    死区%

    不带定位器

    3

    带定位器

    0.4

    允许泄漏量L/h

    1×10-3×阀额定容量

    ZMAN ZMBN气动薄膜双座调节阀电动执行器参数:

    型 号

    ZHA(B)-1

    ZHA(B)-2

    ZHA(B)-3

    ZHA(B)-4

    ZHA(B)-5

    ZHA(B)-6

    有效面积cm2

    200

    280

    400

    630

    1000

    1600

    行 程mm

    10

    16

    25

    40

    60

    1000

    弹簧范围KPa

    20~100(标准);40~200;80~240;20~60;60~100

    允许压差

    公称通径DN(mm)

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    阀座直径dN(mm)

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    执行机构

    ZHA(B)-22

    ZHA(B)-23

    ZHA(B)-34

    ZHA(B)-45

    ZHA(B)-56

    作用方式

    气源压力(KPa)

    弹簧范围(KPa)

    允 许 压 差 △P(MPa)

    气关

    140

    20~100

    5.4

    4.4

    4.9

    3.8

    4.7

    3.6

    2.8

    3.75

    2.7

    2.15

    2

    1.7

    250

    20~100

    6.4

    5.3

    4.8

    4.6

    3.9

    400

    40~200

    6.4

    气开

    140

    20~100

    5.4

    4.4

    4.9

    3.8

    4.7

    3.6

    2.8

    3.75

    2.7

    2.15

    2

    1.7

    250

    40~200



    5.3

    4.8

    4.6

    3.9

    400

    80~240

    6.4

    产品零部件材料:

    零件名称

    材料

    温度范围

    阀 体

    HT200

    -20~200℃

    上阀盖

    ZG230-450

    -40~450℃



    ZG1Cr18Ni9Ti

    -250~550℃

    阀芯、阀座、阀杆

    1Cr18Ni9

    -250~550℃

    上下膜片

    A3钢板



    支架、顶盖

    HT200



    压缩弹簧

    60Si2Mn



    波纹薄膜

    5806胶夹480D尼龙66网眼布



    填 料

    聚四氟乙烯

    -40~200℃

    碳纤维

    -120~350℃

    柔性石墨

    -40~600℃

    附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

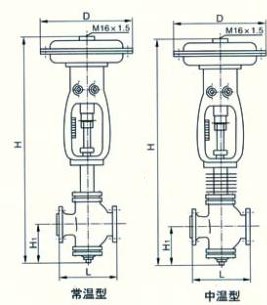

    ZMAN ZMBN气动薄膜双座调节阀产品外形与结构尺寸:

    公称通径

    D

    L

    H

    H1

    PN16

    PN40

    PN64

    常温型

    中温型

    25

    280

    185

    190

    200

    685

    835

    120

    32

    280

    200

    210

    210

    690

    840

    120

    40

    325

    220

    230

    235

    785

    925

    140

    50

    325

    250

    255

    265

    795

    935

    145

    65

    410

    275

    285

    295

    1165

    1220

    190

    80

    410

    300

    310

    320

    1095

    1260

    210

    100

    410

    350

    355

    370

    1120

    1280

    220

    125

    495

    410

    425

    440

    1320

    1535

    270

    150

    495

    450

    460

    475

    1340

    1555

    280

    200

    495

    550

    560

    570

    1425

    1640

    320

    250

    600

    640

    660

    670

    1956

    /

    440

    300

    600

    720

    735

    750

    2016

    /

    475
